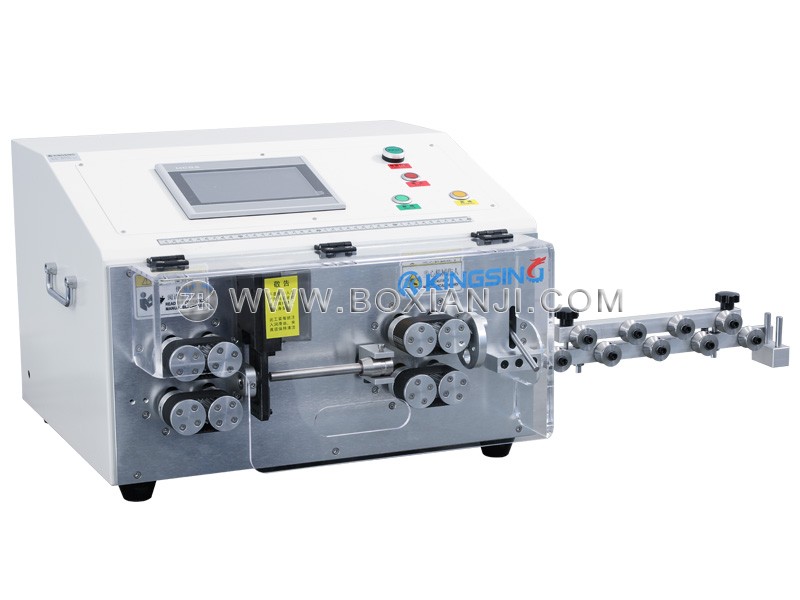

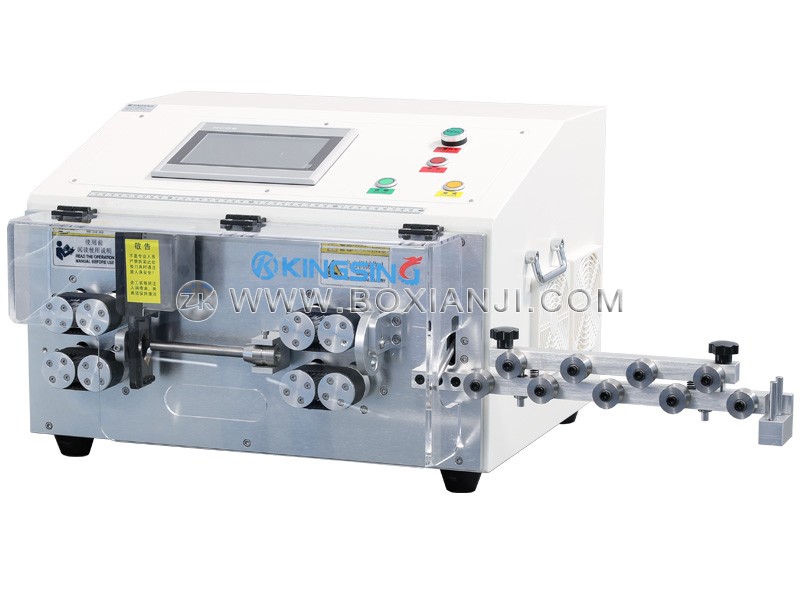

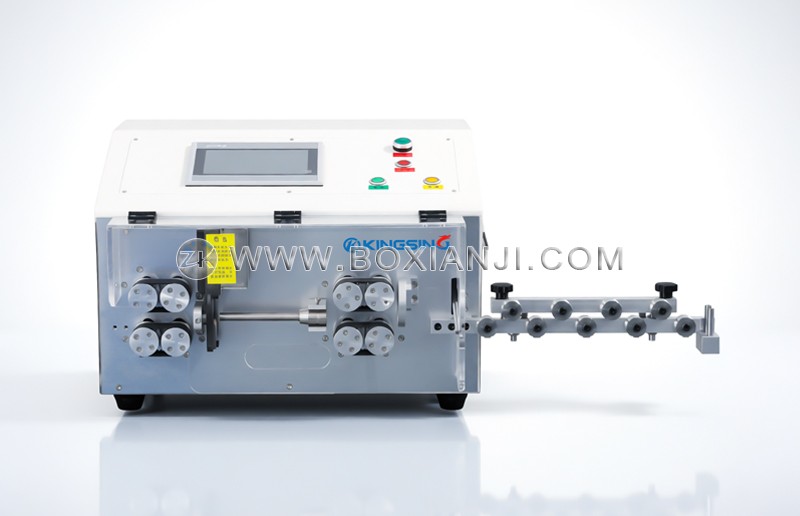

35平方皮带送线剥线机

  • 型号:ZK-W350D
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一款高端皮带送料剥线机,本机采用皮带送料替代传统的滚轮送料,大大增加了送线轮与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕,剥皮长度范围大大增加。

  2. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  3. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  4. 彩色触摸屏操作界面,参数设置直观易懂。程序功能强大,有多种工作模式可供选择:长线模式、短线模式、多段模式(中间剥模式)、多品种模式(一次性批量生产出不同总长、不同剥皮长度的线材)、多层剥式(支持分3层剥线)。程序记忆功能可将不同线材的加工参数存储到不同的程序号中,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种类线材的加工,通用性很强。

  5. 支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:

    • 加装安全防护罩,打开防护罩后自动报警停机。

    • 与工业机器人联动,机器加工一组线材后自动停机,等待线材被机械手取走后再加工一组备用。

    • 订制特殊形状的刀片和导管,用于加工扁护套线、双并线、排线等线材,扁护套线可以实现内外层剥皮。

    • 可加装分线治具,实现对排线自动裁线剥皮和两头开叉分线;

    • 可加装划线治具,实现超长剥皮,对于剥皮长度较大以及线皮很紧的线材,直接剥皮的阻力很大,这时可以先用划线治具把线皮双面劈开,减小剥线阻力。

    • 加装喷码机、线号烫印机等设备,实现边剥线边打码。

    • 加装取线机械手和输送带,加工长线时可以保证线材平直整齐地放入收料盘中。

    • 选配电脑工控系统(Windows操作界面),一键批量加工不同长度的线材,同时该套系统也支持喷码机,实现每条线材上喷印不同的内容,加工参数及喷码内容可通过Excel表格导入;

下载: (1) (2)

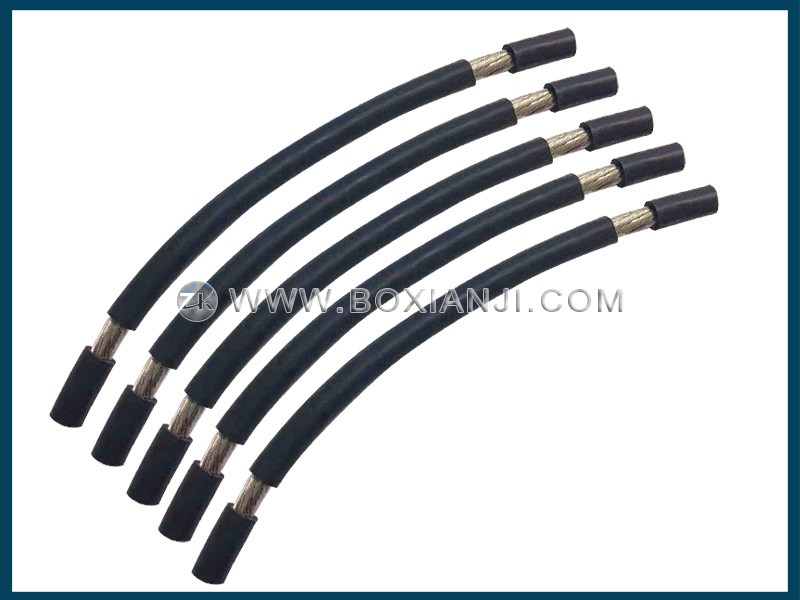

适用线芯面积: 1.5 ~ 35.0mm²(AWG16~2)

最大导管直径:Φ16.0mm

裁线长度范围:0~100m(可订制)

裁线长度精度:±0.002×L (L表示裁线长度)

剥皮长度范围:线头0~250mm,线尾0~120mm

最小留胶长度:50mm

剥线速度:800~1500条/时

显示方式:7寸彩色触摸屏

记忆功能:最多可保存100组程序

工作电压:220V/50Hz

额定功率:650W

气压要求:0.4~0.6Mpa

产品净重:70kg

外形尺寸:560x520x450mm
