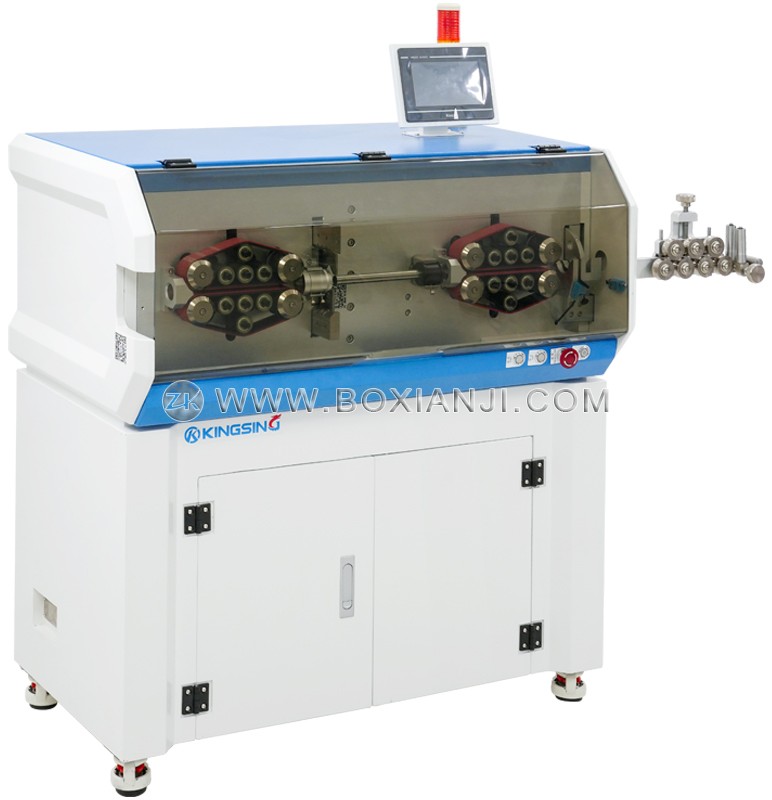

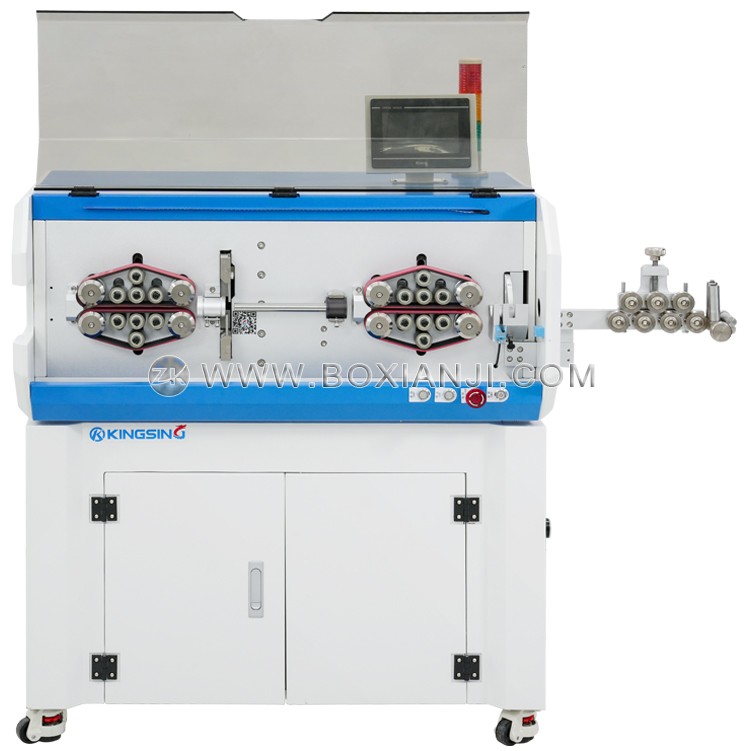

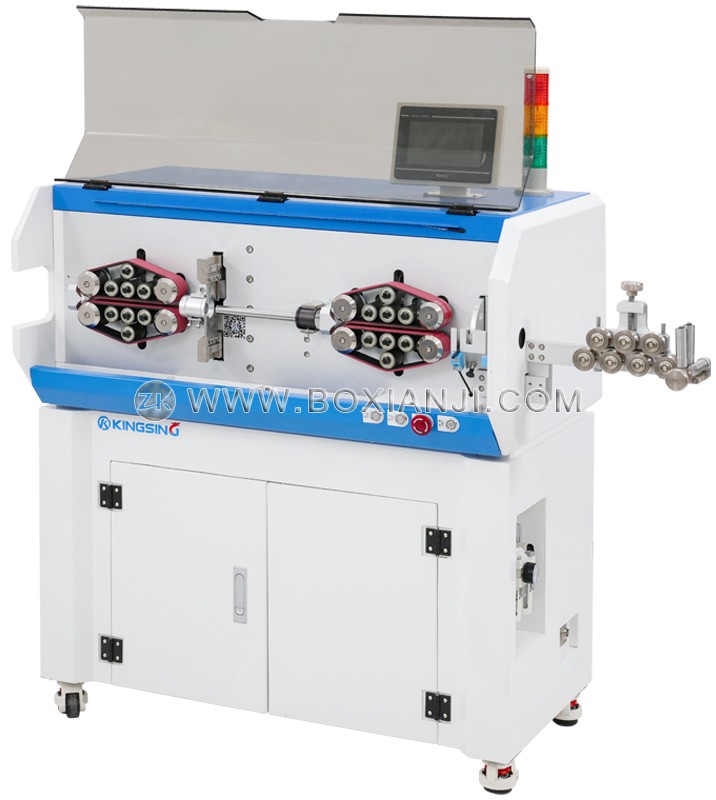

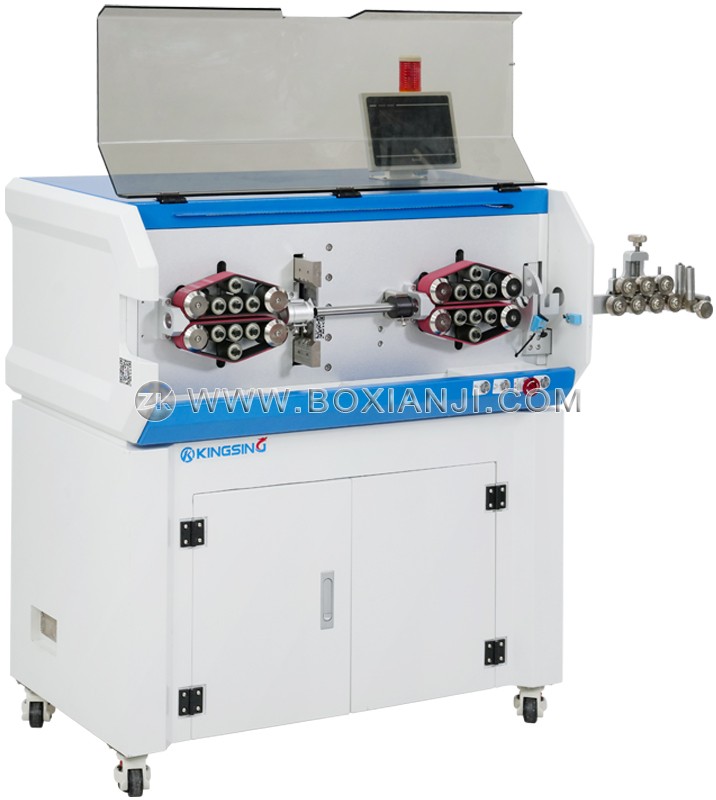

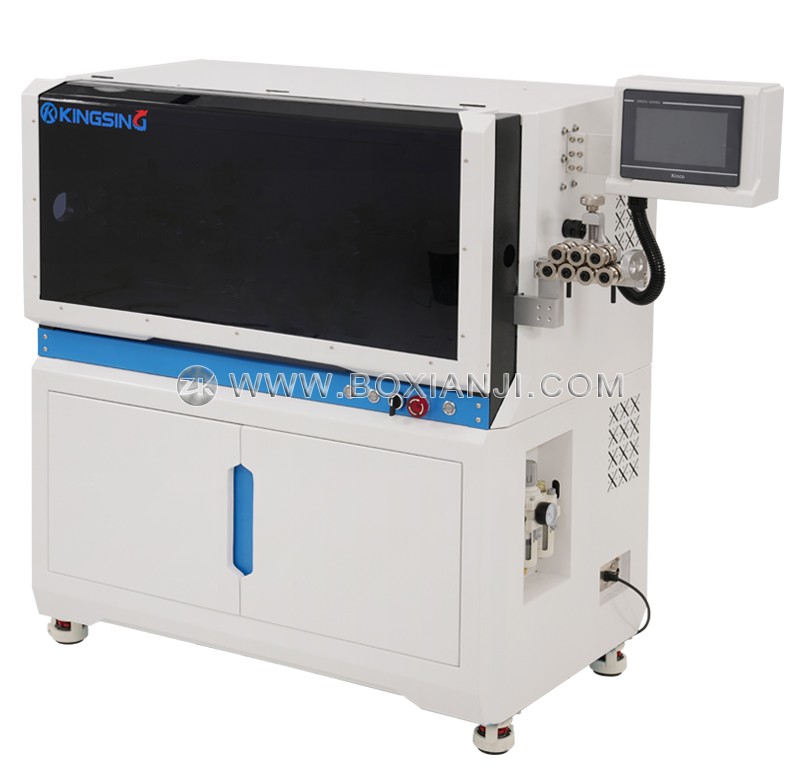

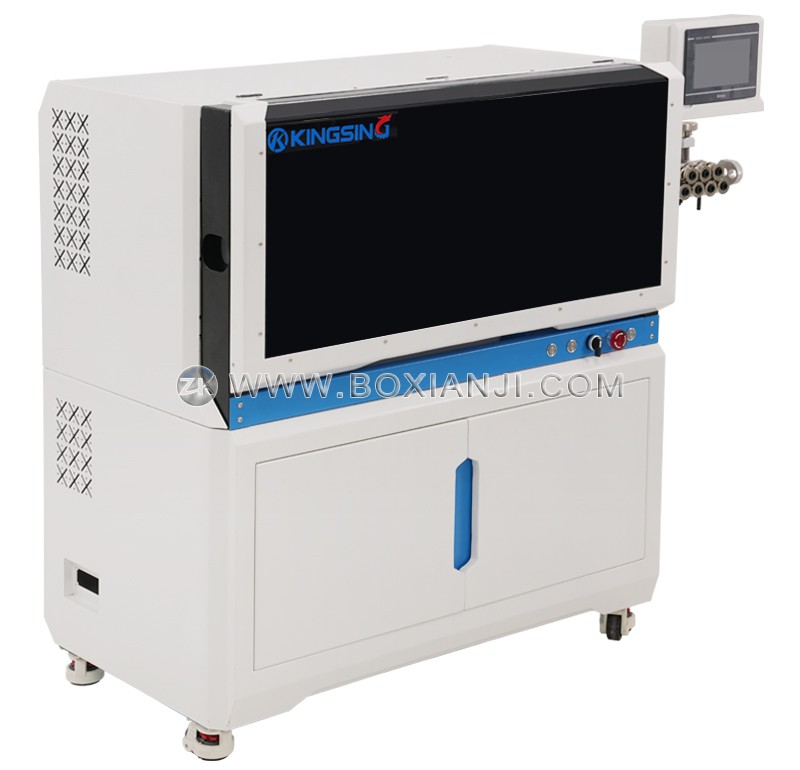

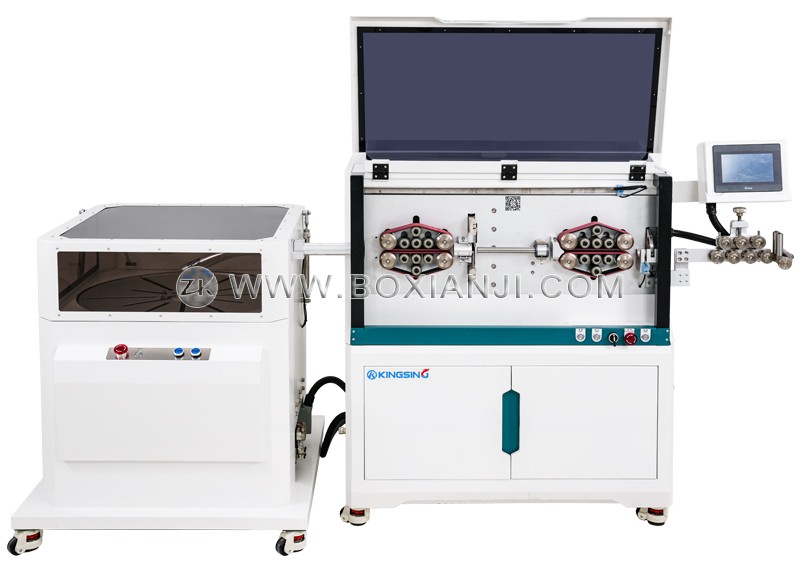

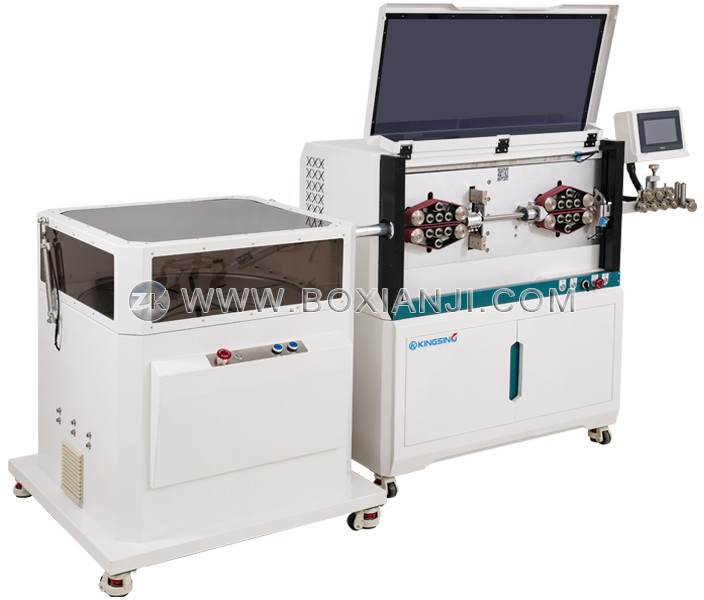

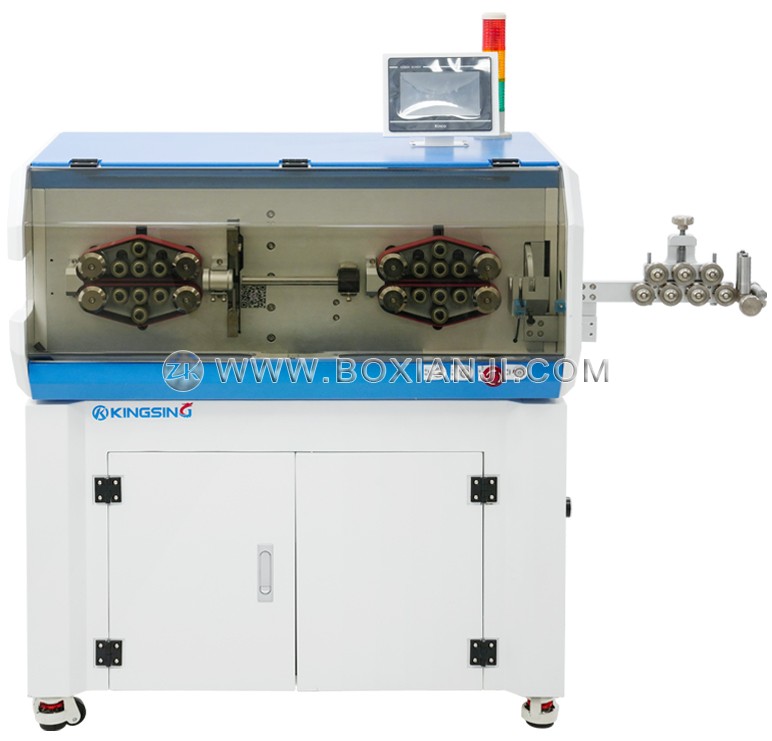

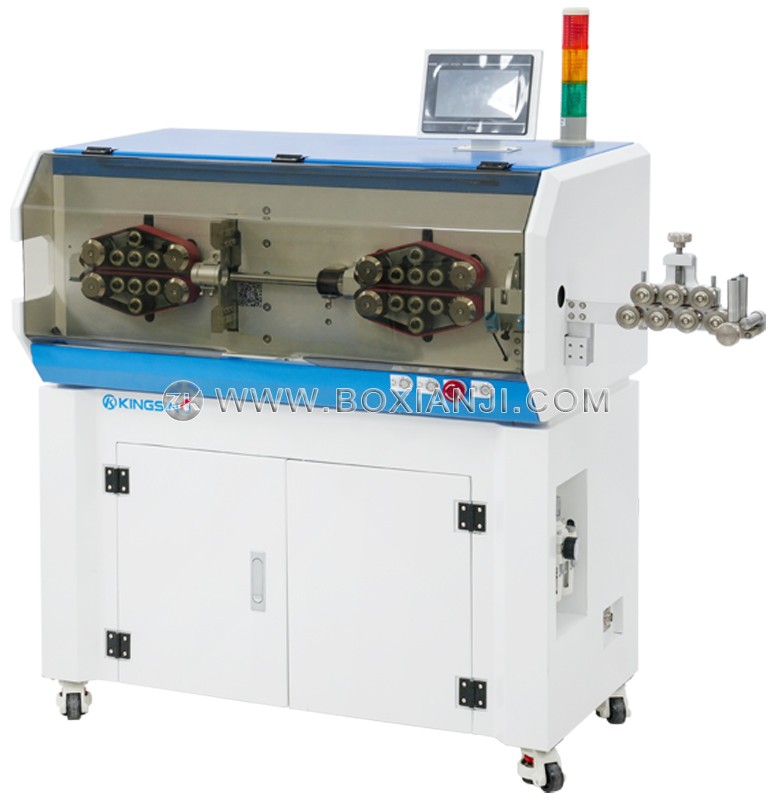

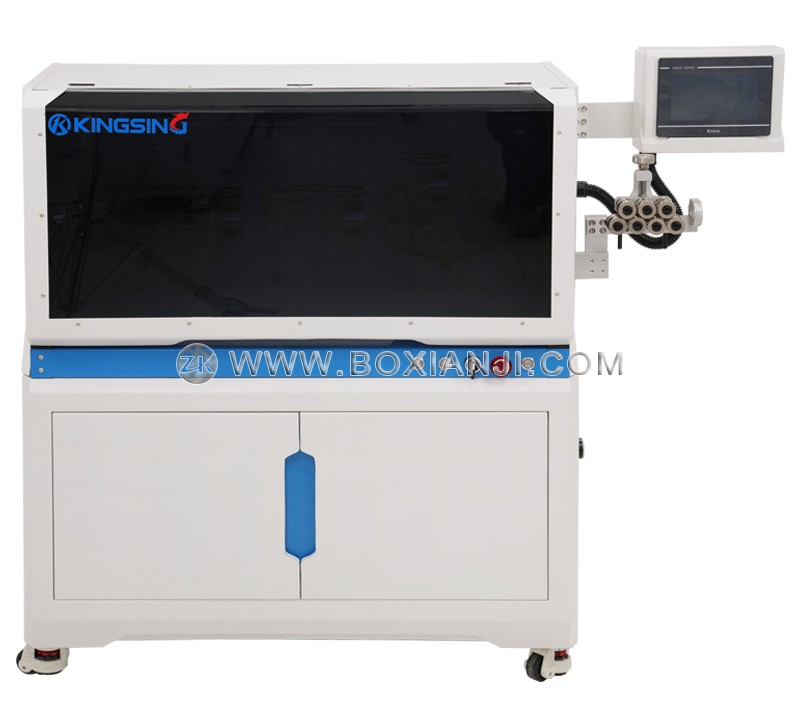

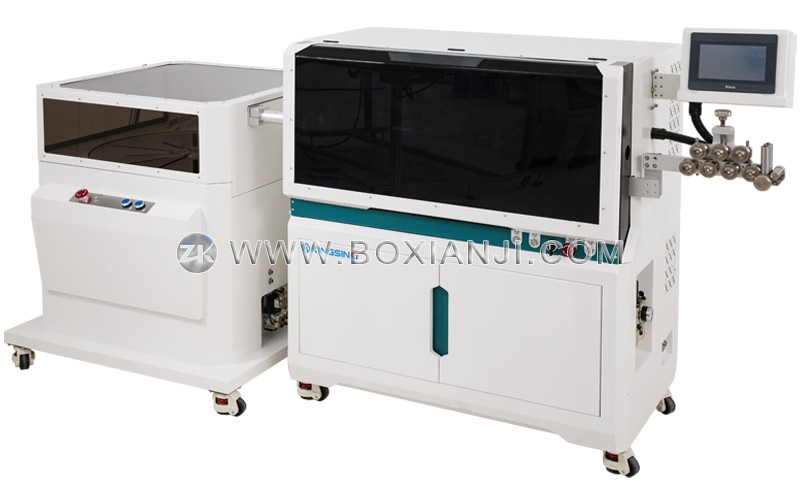

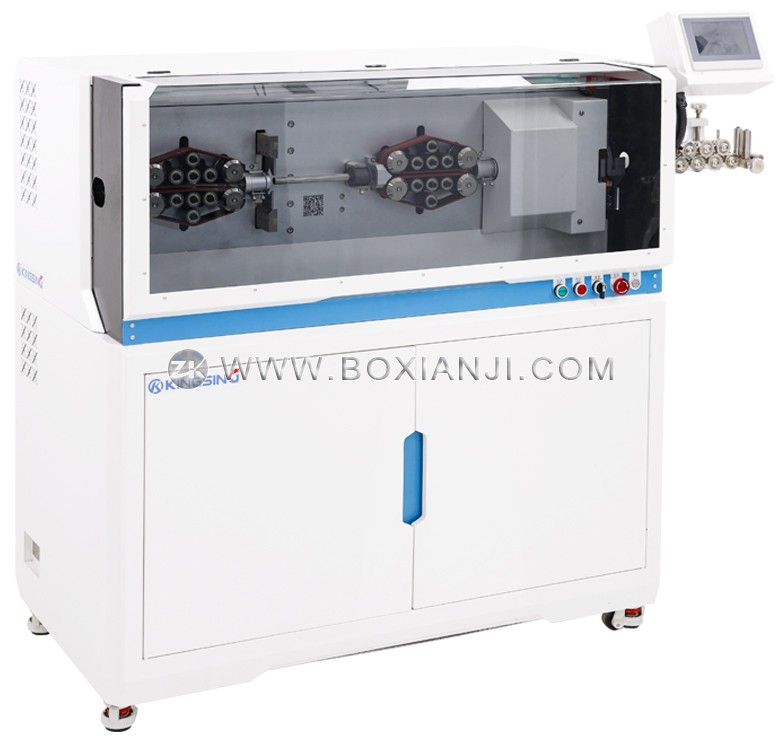

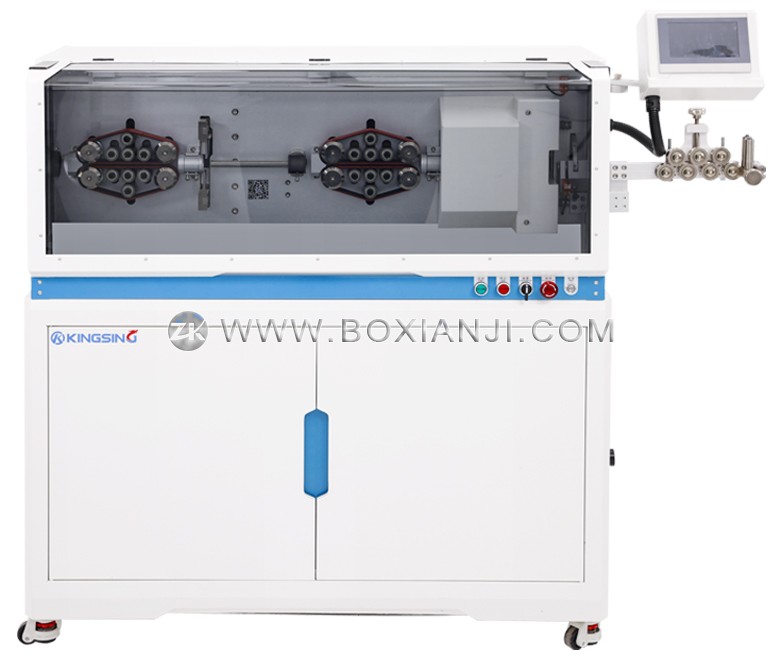

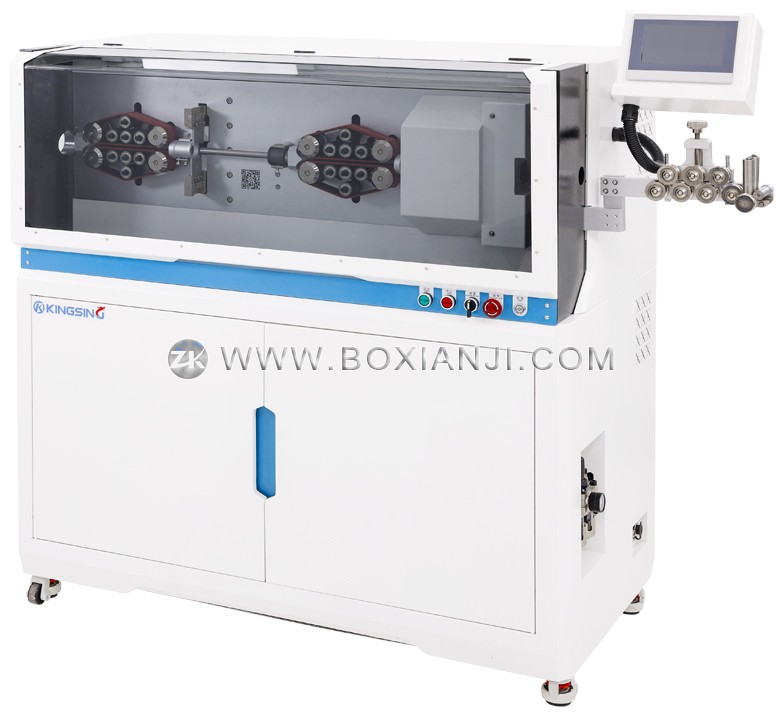

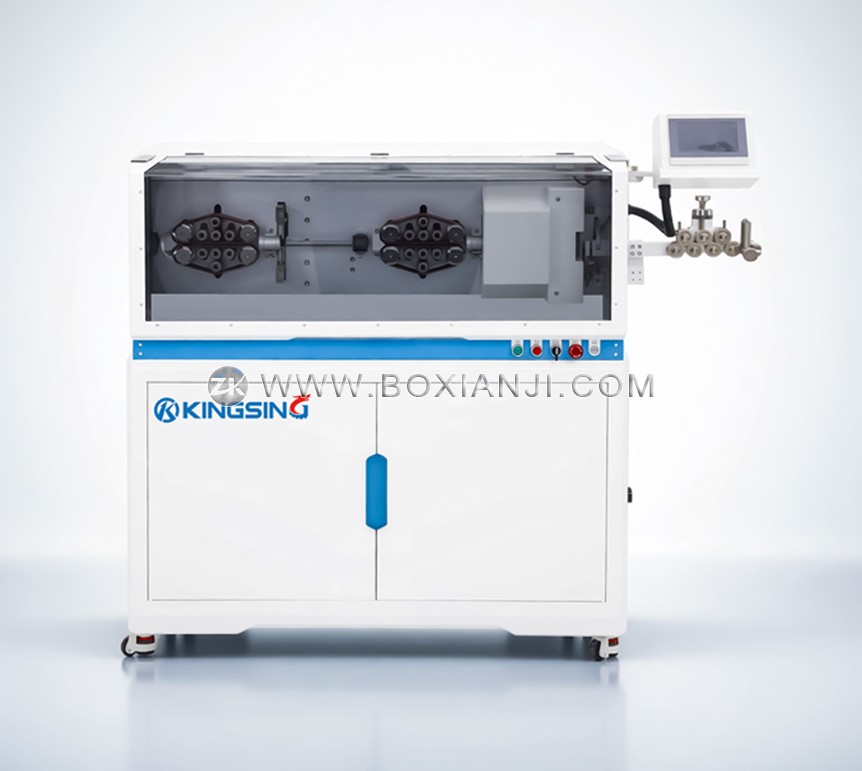

新能源大平方剥线机

  • 型号:ZK-W715系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列剥线机共包括6个子型号(详见技术参数),采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。刀架采用高精度伺服电机驱动,速度快,动力强劲。

  2. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  3. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  4. 程序记忆功能可将不同线材的加工参数存储到不同的程序号中,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种线材的加工,通用性很强。

  5. 支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:

    • 订制特殊形状的刀片和导管,用于加工扁护套线、双并线、排线等线材,扁护套线可以实现内外层剥皮。

    • 增加旋转刀剥皮,先用旋转刀360度环切线皮,然后再把线皮拉掉,应对剥皮要求严苛的场合。

    • 可加装划线治具,对于剥皮长度较大以及线皮很紧的线材可以先用划线治具把线皮双面劈开,减小剥线阻力。

    • 加装喷码机、线号烫印机等设备,实现边剥线边打码。

    • 加装取线机械手和输送带,加工长线时可以保证线材平直整齐地放入收料盘中。

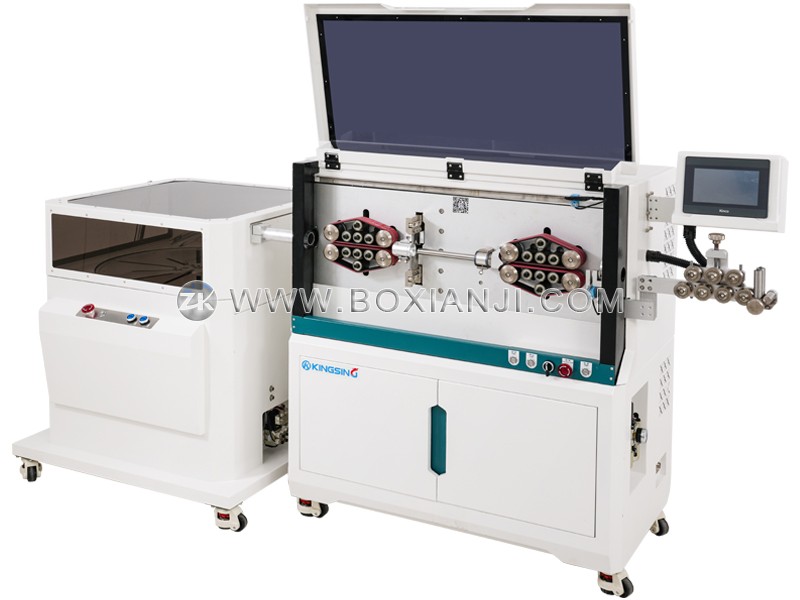

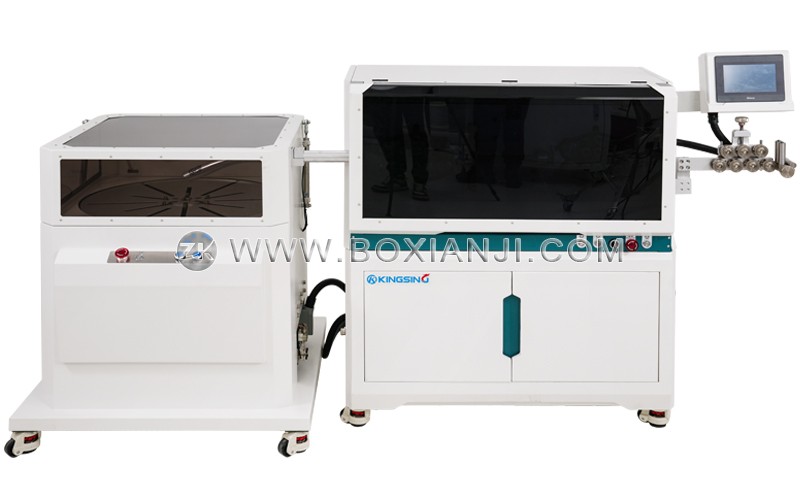

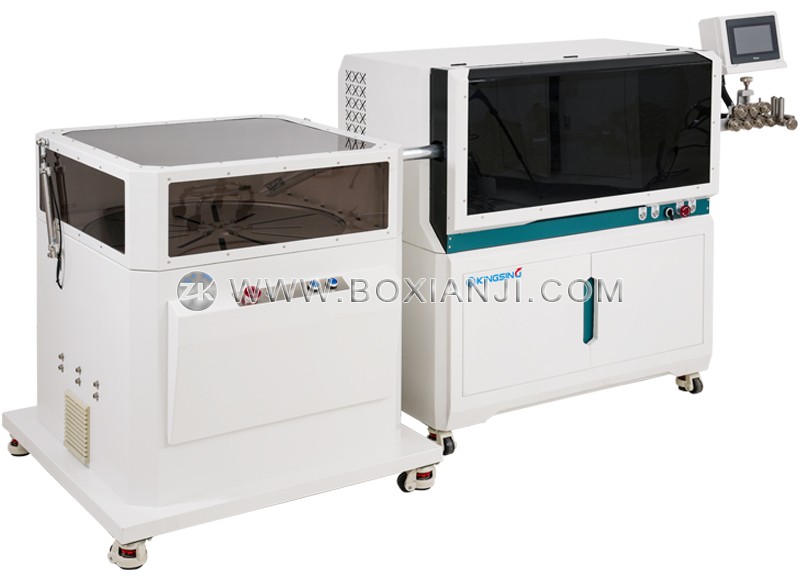

    • 加装自动打卷机,可以将加工好的线材自动缠绕成卷,方便收集。

    • 选配电脑工控系统(Windows操作界面),支持MES系统和文档导入,远程派单,自动喷码等。

下载: (1) (2)
型号适用线芯面积硬件配置功能特点

ZK-W715A

4 ~ 70mm²

刀架伺服,其余步进

70mm2剥线机

ZK-W715B

6 ~ 120mm²

刀架伺服,其余步进

120mm2剥线机

ZK-W715C

6 ~ 150mm²

刀架伺服,其余步进

150mm2剥线机

ZK-W715D

6 ~ 150mm²

全伺服(7套伺服电机)

高端全伺服机型

ZK-W715M

4 ~ 70mm²

刀架伺服,其余步进带中剥划线功能

ZK-W715R

10 ~ 50mm²

刀架伺服,旋转刀伺服,其余步进

带旋转刀剥线功能

ZK-W715X
10 ~ 70mm2刀架伺服,旋转刀伺服,其余步进带旋转刀剥线功能
ZK-W715Y
10 ~ 120mm2刀架伺服,旋转刀伺服,其余步进带旋转刀剥线功能

导管最大直径:Φ25mm

全剥长度范围:线头0~220mm,线尾0~100mm

最大半剥长度:线头500mm,线尾400mm(根据线材)

最小留胶长度:120mm

最大裁线长度:1000m

操作界面:7寸彩色触摸屏(可选配工控电脑系统)

程序保存:最多可存储100组程序

裁线精度:0.002*L(L指裁线长度)

工作电压:220V 50Hz

产品净重:230kg

外形尺寸:1200*720*1460mm
