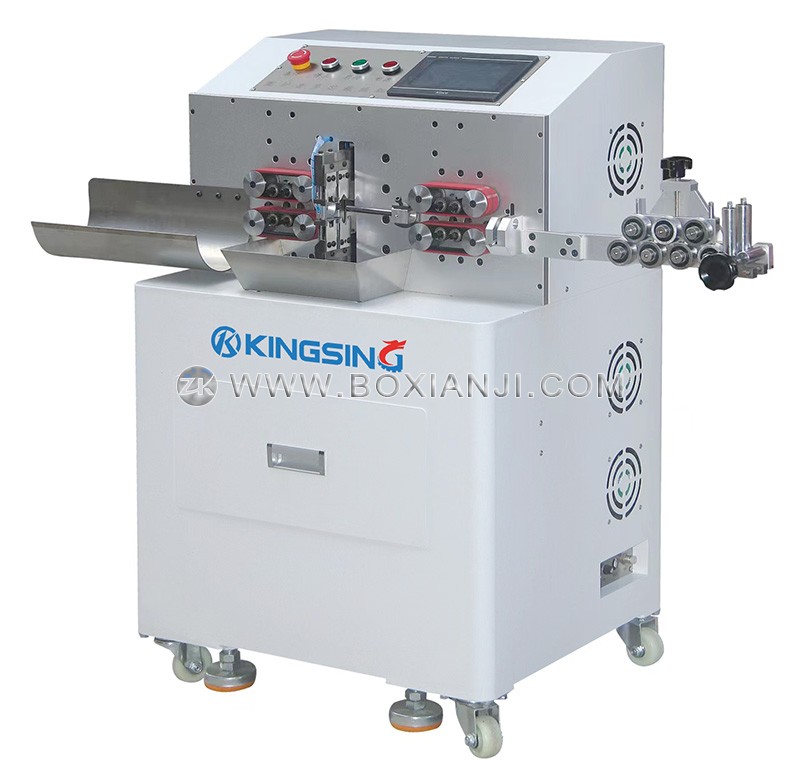

经济型护套线剥线机

  • 型号:ZK-W706
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

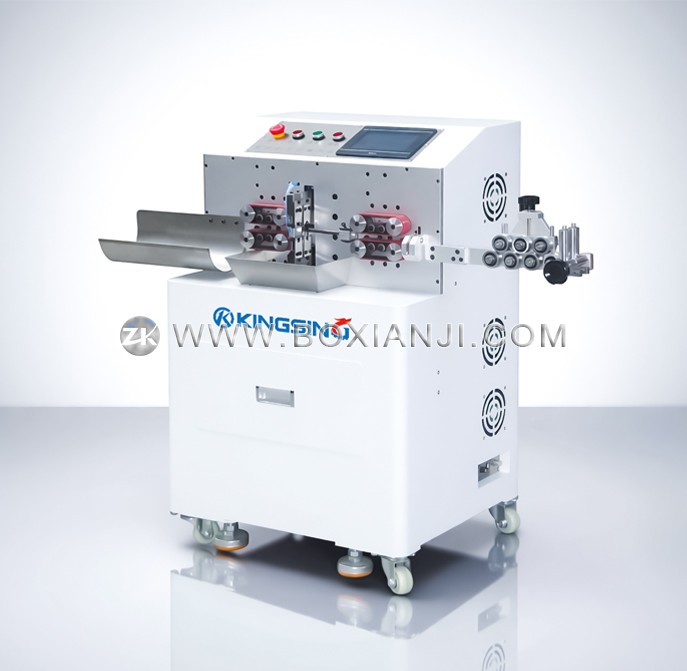

  1. 这是一款经济型多芯护套线剥线机,可以在外护套剥皮后,再对芯线进行剥皮,功能强大,适用于加工6芯以内的护套线。刀架采用双刀结构,剥外护套使用圆口刀,剥芯线时使用平口刀,刀架自动平移切换合适的刀具。机器底部带有工作台,并配有万向脚轮,方便移动。

  2. 采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。刀架采用高精度伺服电机驱动,速度快,动力强劲。

  3. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  4. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  5. 程序记忆功能可将不同线材的加工参数存储到不同的程序号中,最多可保存100组程序,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种类线材的加工,通用性很强。


适用线芯面积:2~70mm2

护套线芯线数量:≤6芯

导管最大直径:Φ16mm

切断长度:0~100m

切割公差:±(0.5+L*2‰)mm (L=切断长度)

外护套最大剥皮长度:线头500mm,线尾100mm

芯线剥皮长度:0~50mm

切刀马达:伺服电机

送料马达:步进电机

操作界面:7寸彩色触摸屏

程序记忆:最多可保存100组程序

生产效率:800条/时

工作电压:220V 50Hz

机器净重:100kg

外形尺寸:700*600*1100mm
