全自动多芯护套线剥线机

  • 型号:ZK-W303系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

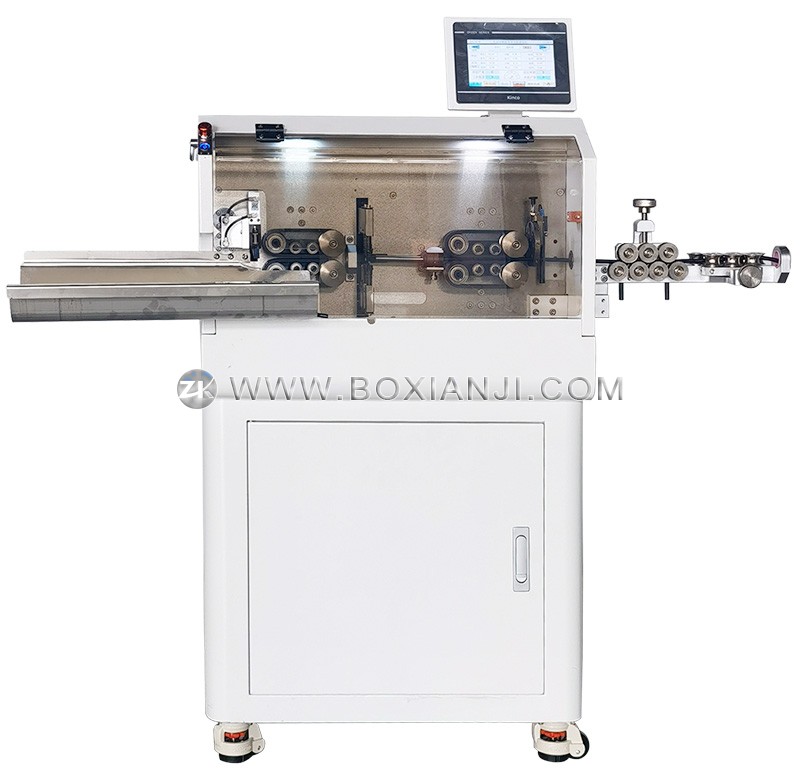

  1. 本系列剥线机共包括5个子型号(详见技术参数),专为加工多芯护套线而设计,可以在外护套剥皮后,再对芯线进行剥皮,部分机型还支持芯线扭线功能。刀架采用双刀结构,剥外护套使用圆口刀,剥芯线时使用平口刀,刀架自动平移切换合适的刀具。机器底部带有工作台,并配有万向脚轮,方便移动。

  2. 采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。刀架采用高精度伺服电机驱动,速度快,动力强劲。

  3. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  4. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  5. 程序记忆功能可将不同线材的加工参数存储到不同的程序号中,最多可保存100组程序,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种类线材的加工,通用性很强。

  6. 支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:

    • 可加装划线治具,对于剥皮长度较大以及线皮很紧的线材可以先用划线治具把线皮双面劈开,减小剥线阻力。

    • 加装喷码机、线号烫印机等设备,实现边剥线边打码。

    • 加装取线机械手和输送带,加工长线时可以保证线材平直整齐地放入收料盘中。

    • 选配电脑工控系统(Windows操作界面),支持MES系统和文档导入,远程派单,自动喷码等。

下载: (1) (2)

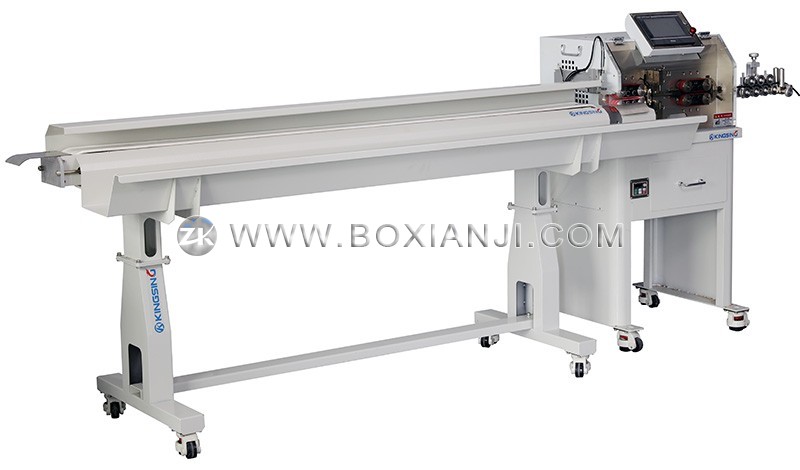

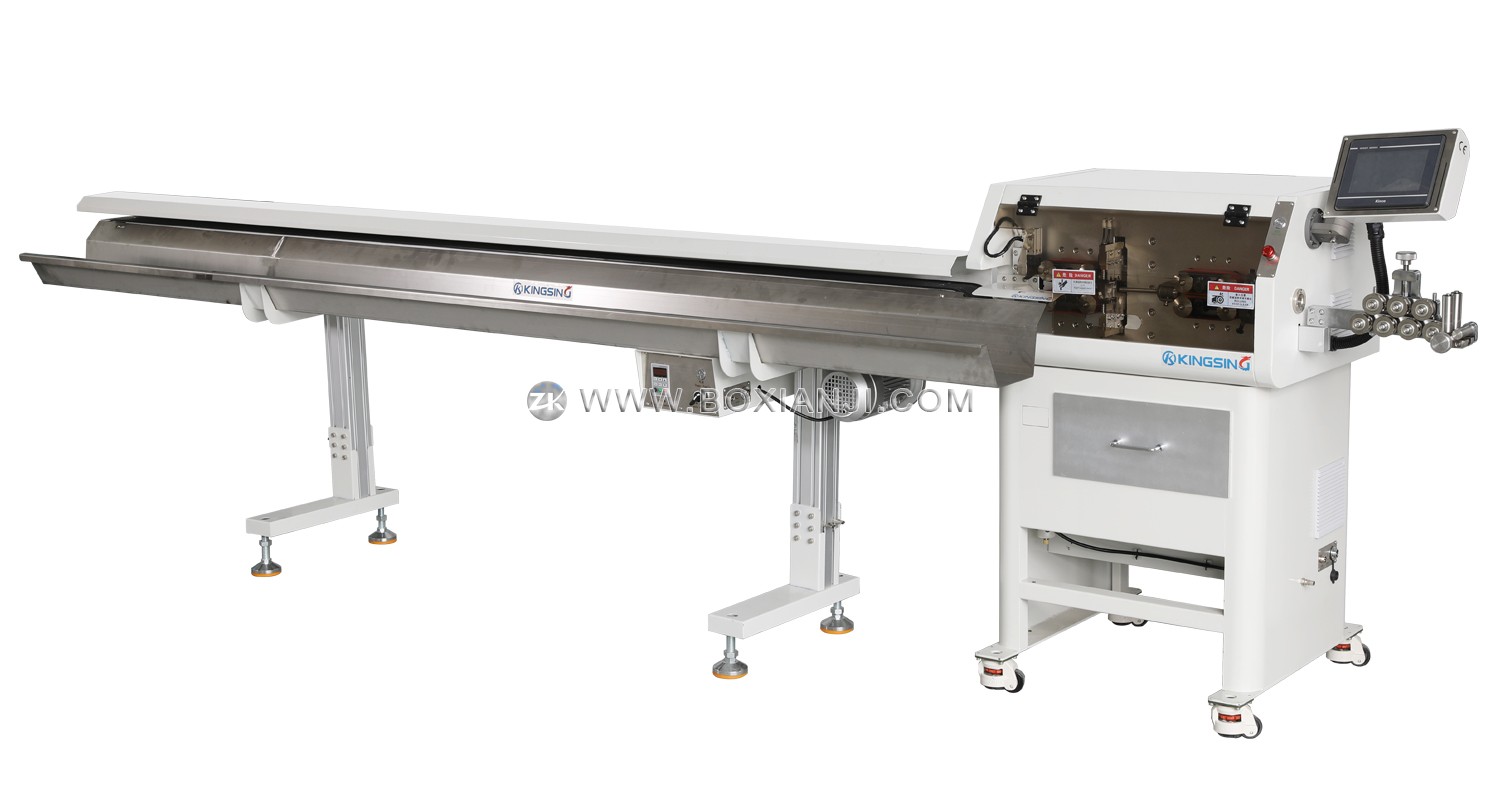

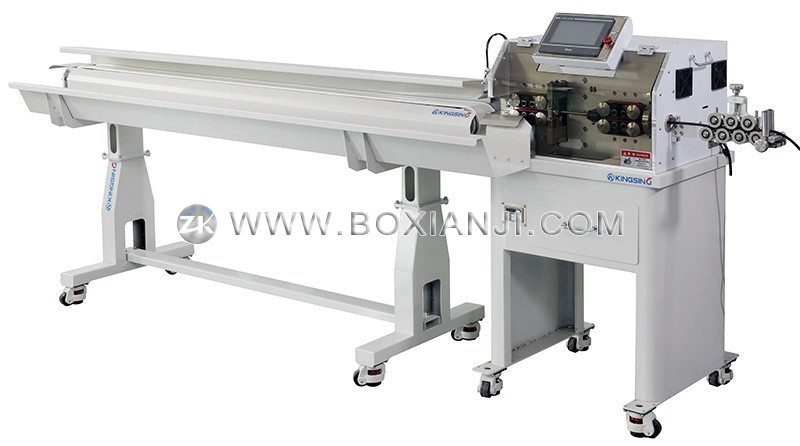

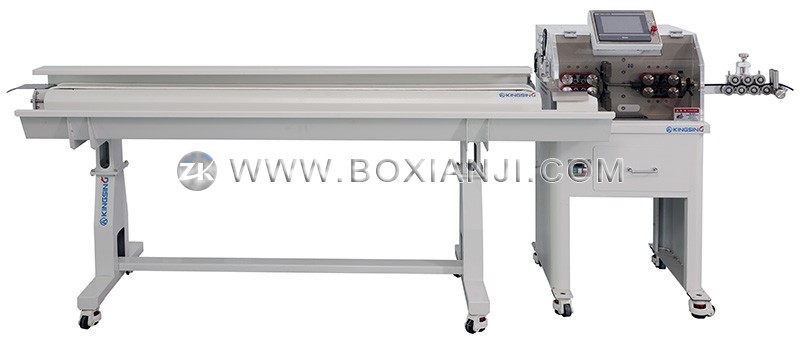

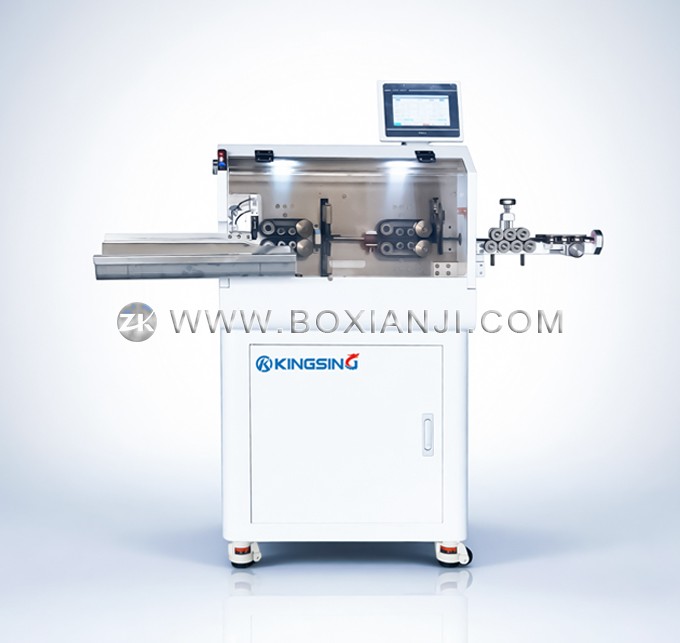

说明:图片中的收线输送带为可选配置,以下型号中不含输送带,输送带的长度需根据线材的加工长度定制,比如加工总长度小于2米的线材时,可以配置长度为2米的输送带,输送带的主要功能是在加工长线时可以把成品线材平直整齐地放入收料盘中,防止直接掉在地上乱成一团。

型号适用线芯面积功能特点

ZK-W303A

(标准机型)

1.0 ~ 30.0mm²

AWG18~2

多芯护套线内外层剥皮,不含输送带

ZK-W303B

(高端伺服型)

1.0 ~ 30.0mm²

AWG18~2

刀架和送料轮均采用伺服电机驱动

ZK-W303C

(内置机械手)

1.0 ~ 30.0mm²

AWG18~2

内置取线机械手,方便加装输送带

ZK-W303M

(中剥划线型)

1.0 ~ 30.0mm²

AWG18~2

带中间开窗剥线功能,也适合超长剥线

ZK-W303T

(芯线扭线型)

1.0 ~ 30.0mm²

AWG18~2

支持芯线扭线功能

ZK-W303S

(扭线+机械手)

1.0 ~ 30.0mm²

AWG18~2

芯线扭线,配有取线机械手,方便加装输送带

ZK-W303H

(50mm²加大型)

1.0 ~ 50.0mm²

AWG18~1/0

功能加大型,最大可剥50mm²线材

全剥长度范围:线头0~120mm,线尾0~80mm

最大半剥长度:线头1000mm,线尾350mm(根据线材)

最大裁线长度:100m(可订制更长)

操作界面:7寸彩色触摸屏

程序保存:最多可存储100组程序

机器外观:多种可选(功能相同,只是外观不同)

裁线精度:0.002*L(L指裁线长度)

工作电压:220V 50Hz

额定功率:1000W
