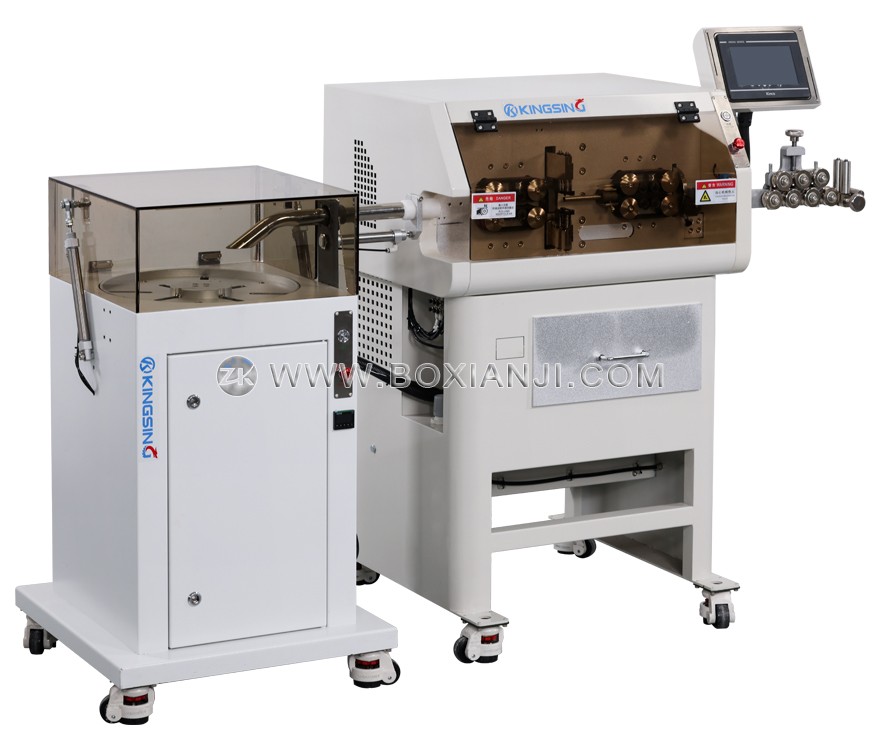

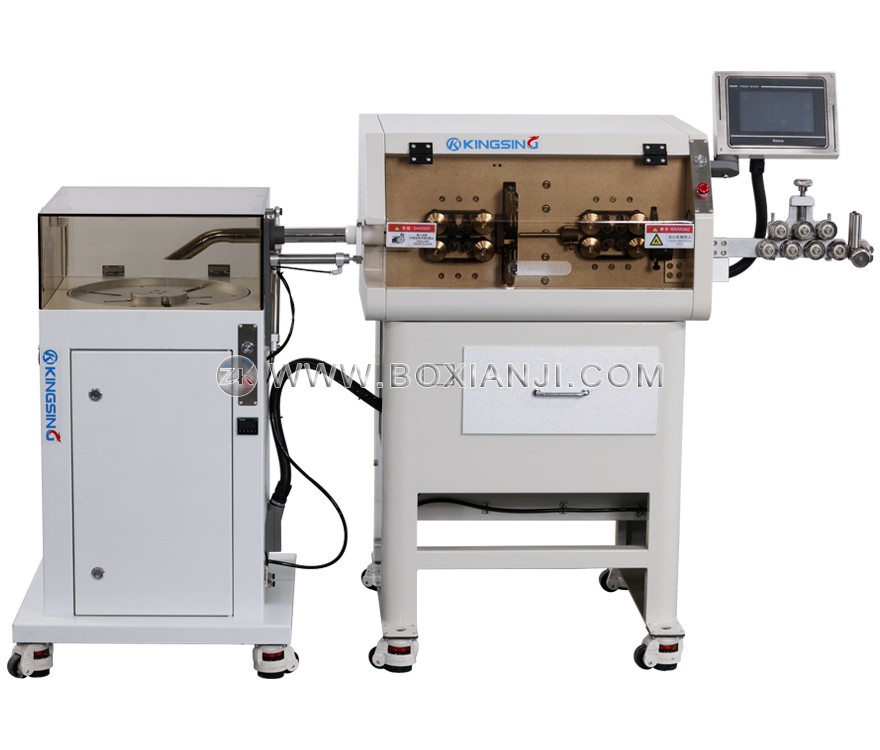

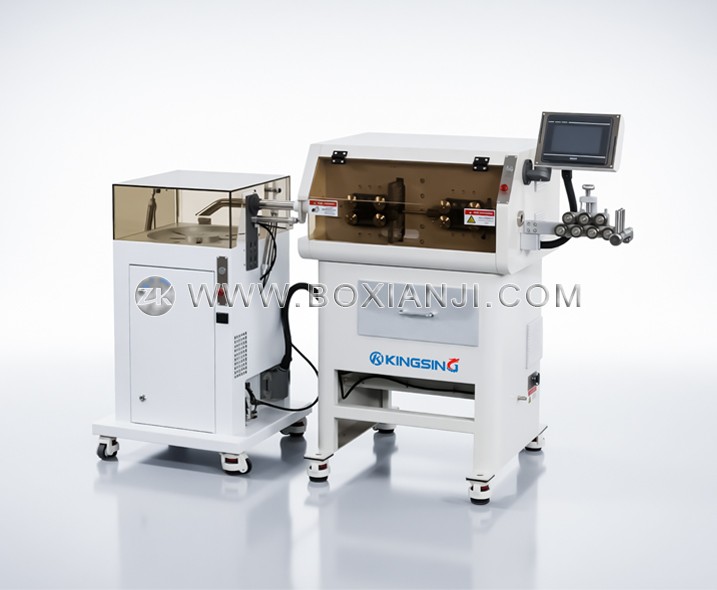

多芯线自动剥线收卷机

  • 型号:ZK-W303R
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一款带有自动打卷收料功能的多芯护套线剥线机,支持剥外护套和芯线,并可以将加工好的线材绕成圈。刀架采用双刀结构,剥外护套使用圆口刀,剥芯线时使用平口刀,刀架自动平移切换合适的刀具。除加工护套线外,本机也可用于加工普通线材,当不需要打卷功能时,也可以将打卷机关闭。

  2. 采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。刀架采用高精度伺服电机驱动,速度快,动力强劲。

  3. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  4. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  5. 程序记忆功能可将不同线材的加工参数存储到不同的程序号中,最多可保存100组程序,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种类线材的加工,通用性很强。

  6. 支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:

    • 加装安全防护罩,打开防护罩后自动报警停机。

    • 可加装划线治具,对于剥皮长度较大以及线皮很紧的线材可以先用划线治具把线皮双面劈开,减小剥线阻力。

    • 加装喷码机、线号烫印机等设备,实现边剥线边打码。

    • 选配电脑工控系统(Windows操作界面),支持MES系统和文档导入,远程派单,自动喷码等。

下载: (1)

主要功能:剥外护套、剥芯线

选配功能:芯线扭线、中剥划线、自动喷码等

适用线芯面积:1~30mm2(AWG18~2)

全剥长度范围:线头0~120mm,线尾0~80mm

最大半剥长度:线头1000mm,线尾350mm(根据线材)

最大裁线长度:100m(可订制更长)

操作界面:7寸彩色触摸屏

程序保存:最多可存储100组程序

机器外观:多种可选(功能相同,只是外观不同)

裁线精度:0.002*L(L指裁线长度)

工作电压:220V 50Hz

额定功率:1000W
