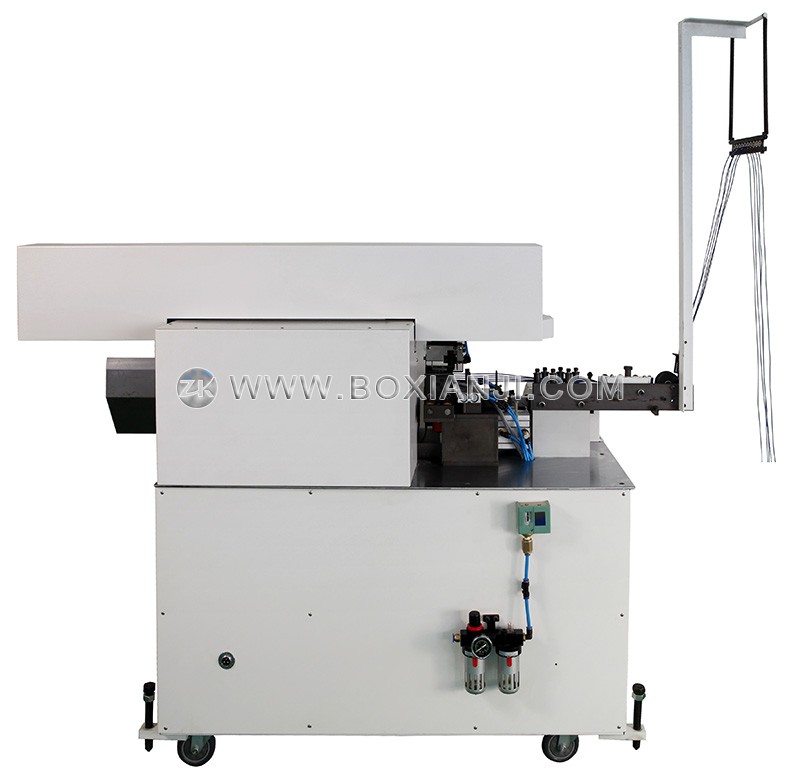

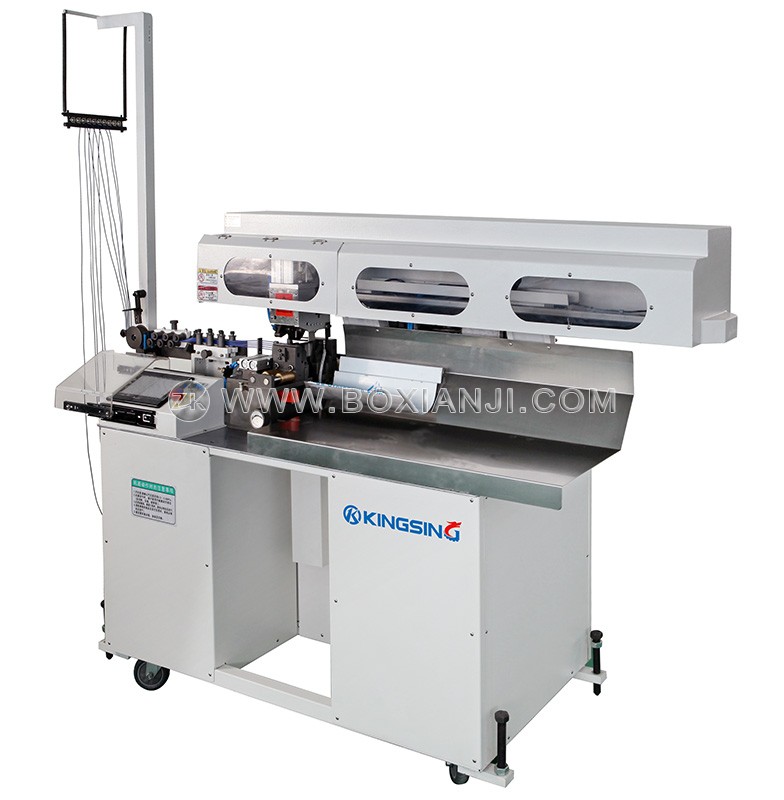

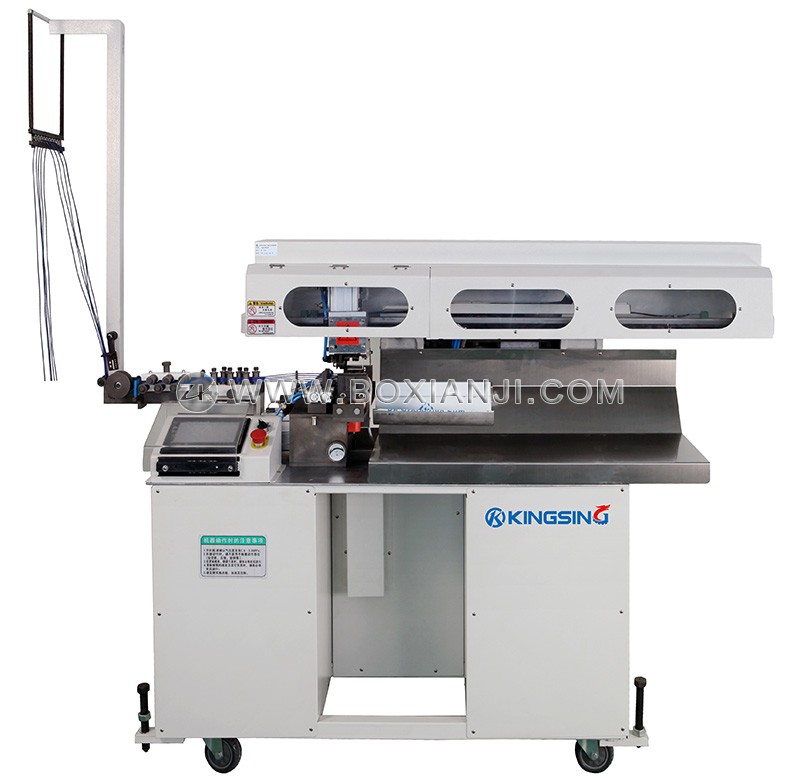

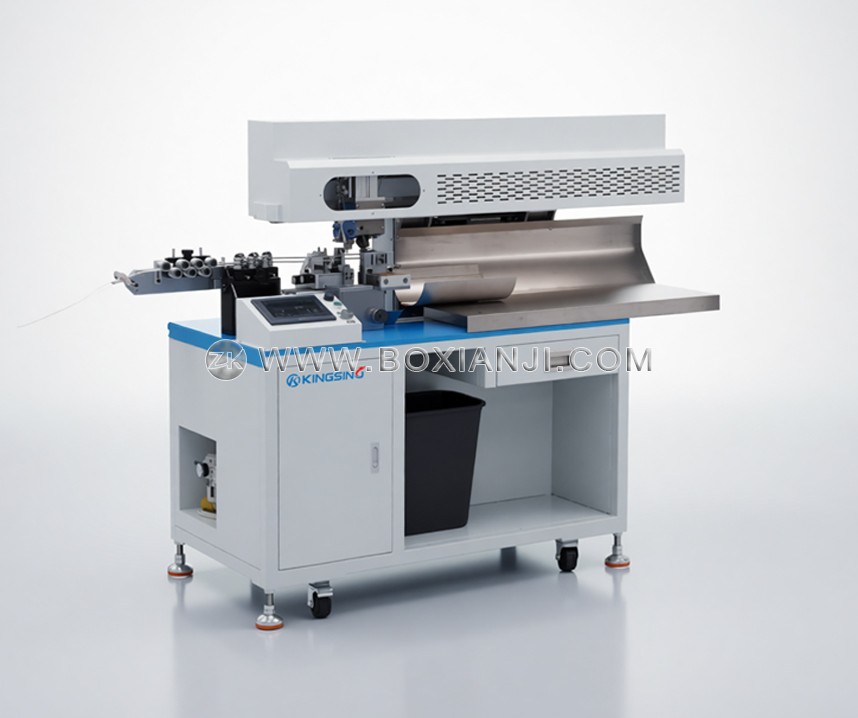

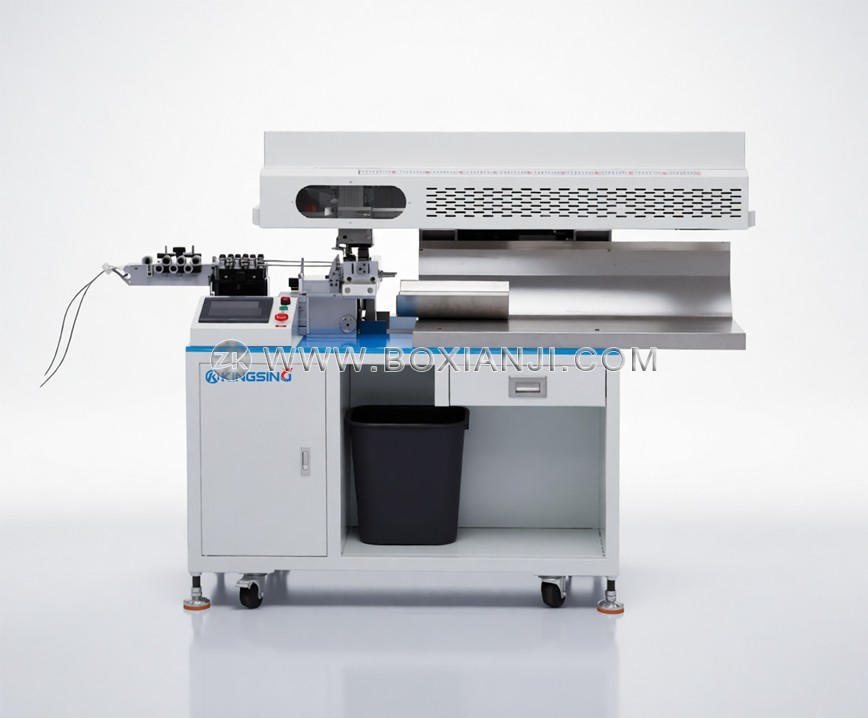

机械式裁线剥皮机

  • 型号:ZK-W950系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

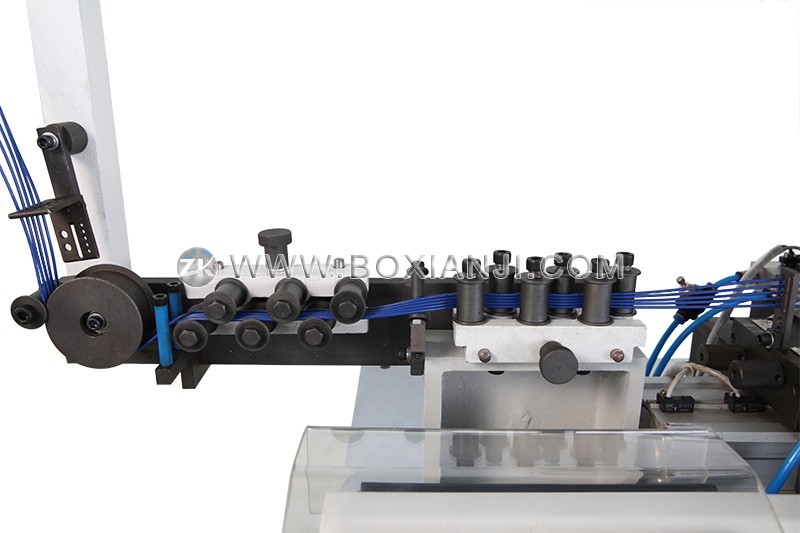

  1. 本系列剥线机采用机械手拉线替带传统的滚轮送线,其优点是线皮不会被送线轮挤压,线皮表面无压痕,因此可以应对高端线材的加工需求,常用于加工耳机线、手机数据线、苹果充电线、排线、DC线、编织线、高温线等。

  2. 拉线夹采用伺服电机驱动,速度快,精度高,拉线夹的行程可以根据客户的需求订制,最大长度可以到达10米。与普通的滚轮送线的剥线机相比,裁线长度更加精准,特别是加工很长的线材时优势更加明显,本机的误差与裁线长度的关系比较小,而滚轮送线的剥线机,其误差会随着长度的增加而变大。

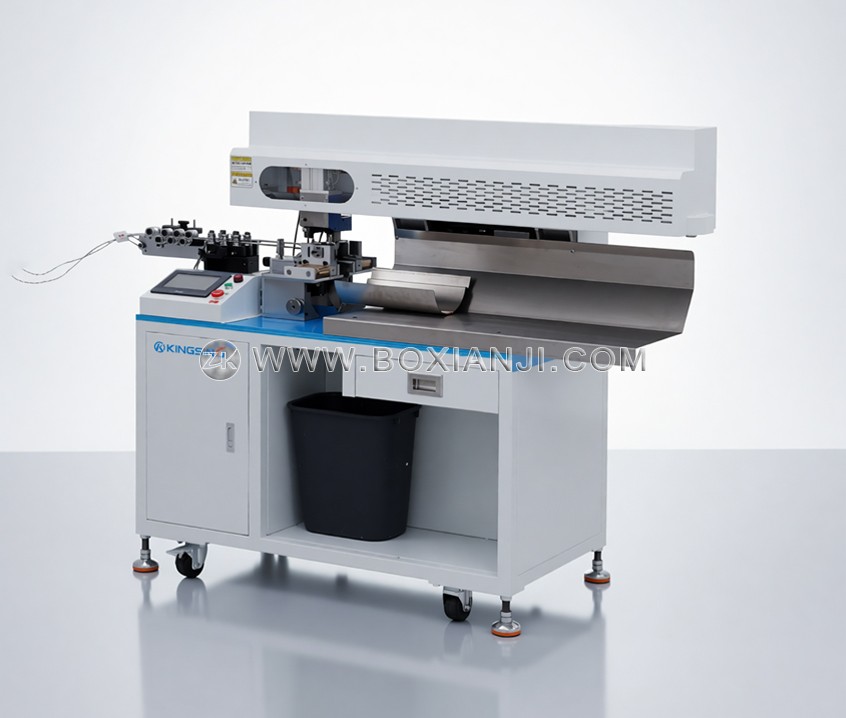

  3. 裁线剥皮刀有冷刀型和热刀型可供选择,部份线材的绝缘皮外面有编织物,直接使用冷刀剥线时容易导至编织网散开,如果使用热刀剥线则可以将编织网的边缘热封起来,防止其散开。刀口形状可以根据线径订制,以便达到最佳的剥皮效果。针对较细的线材,可以同时加工多条线,提高生产效率。

  4. 操作简单快速,剥皮长度、切刀深度等参数可以通过微调旋钮调节,技术性少,调整时间短。内置多套传感器,故障报警信息会直接显示的屏幕上,比如气压低、马达异常等,方便迅速排除故障。

  5. 支持非标订制,我们可以根据客户的加工需求订制合适的机型,比如可以增加排线分线装置,在加工排线、双并线时可以将两头开叉分线。

参数说明:

  1. 单次拉线行程:拉线夹单线拉线的最大行程,它不是最大裁线长度,因为机器支持多次拉线功能。以下面中的ZK-W950A为例,它的拉线夹的最大行程为950mm,当加工总长小于950mm长度的线材时,拉线夹只需要拉一次。当需要加工1.5米长的线材时,拉线夹需要返回再拉一次。建议根据裁线长度选择合适的型号,尽量只使用一次拉线,因为拉线次数越多速度就越慢,同时也会影响裁线精度。

  2. 控制模式:单步寸动是指按一次按钮就只执行一步动作,方便操作员检视参数设置是否正常;单次剥线是指自动完成一个循环的动作,方便操作员检视加工出来的线材是否合格;连续模式是指机器全自动连续加工,是调节完毕后正常生产时使用的模式。

  3. 剥皮长度:下列参数中的剥皮长度是指线头与线尾的剥皮长度之和,标准机的剥皮长度为80mm,即线头与线尾的剥皮长度之和最大不能超过80mm,比如一头剥30mm,另一头最大只能剥50mm。剥皮长度可以订制,常见的长度范围有150~200mm,300~500mm。

型号单次拉线行程机器净重外形尺寸
ZK-W950A950mm280kg1750*650*1500mm
ZK-W950B1300mm300kg2060*650*1500mm
ZK-W950C1600mm310kg2600*650*1500mm
ZK-W950D2000mm350kg3020*650*1500mm
ZK-W950E2500mm370kg3500*650*1500mm
ZK-W950F3000mm400kg
4050*650*1500mm
ZK-W950H
4000mm450kg5150*650*1500mm
ZK-W950K
5000mm850kg6150*650*1500mm

适用最大线径:Φ12mm

单次拉线精度:±1mm

多次拉线精度:±2mm

裁线长度:45~99999mm

剥皮长度:80mm(最大可订制500mm)

剥线方式:冷刀剥皮(可订制热刀剥线)

生产效率:20~25次/分钟(以总长950mm为例)

控制系统:信捷PLC,彩色触摸屏

控制模式:单步寸动、单次剥线、连续

工作电压:220V 50Hz

额定功率:2000W

气压要求:0.5~0.7Mpa
