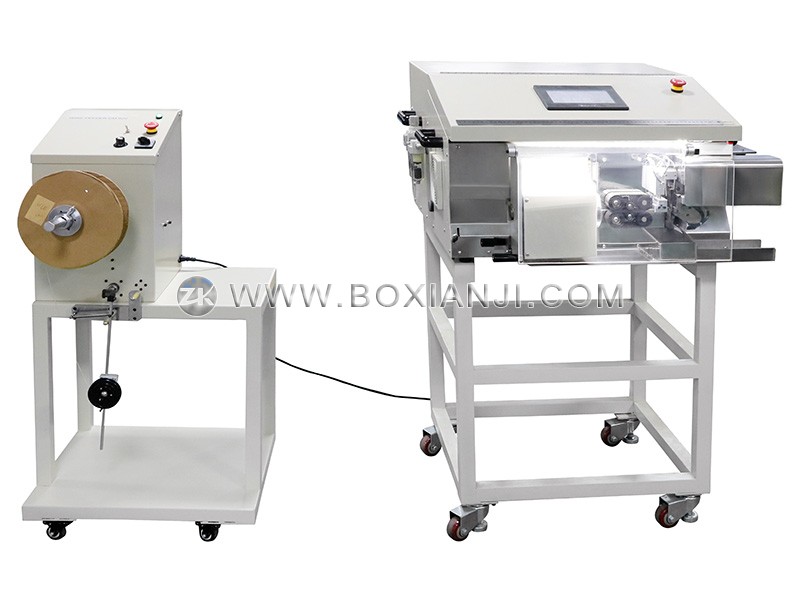

短线型全自动同轴剥线机

  • 型号:ZK-W160S
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一款专为加工短线而设计的全自动同轴电缆裁线剥皮机,它是在W160系列的基础上专门针对加工短线而改进的机型,适用于加工总长度在15~200mm范围内的半柔性同轴电缆线。本机采用拉线机械手替代了出线轮,机械手可以运动到紧贴刀片的位置,因此支持最短切断长度15mm。

  2. 本机内置3套刀具:旋转刀用于在剥皮位置处切穿线皮,进刀精度可达0.01mm,它可以按程序中设定的切入深度将线皮360度环切开,因此可以精准地切穿各层且不伤下一层;平口刀用于将线材切断,其优点是切断后可以保持线材平直不弯曲;V口刀则用于拉掉各层的线皮,刀口两侧均配有自动吹气装置,可以及时将废线皮吹走。线皮环切、线材切断、剥离线皮由3套独立的刀具完成,每道工艺都精雕细琢,因此可以达到极佳的剥皮效果。

  3. 彩色触摸屏操作界面,参数设置直观易懂,程序最大可以分6层剥线,切断长度、每层的进刀深度和剥皮长度均可在程序中设置。程序记忆功能最多可以存储40组加工程序,可将不同线材的加工参数保存到不同的程序号中,切换线材时可以一键调出相应的加工参数。

  4. 皮带轮送线大大增加了线材与送料轮的接触面积,送线轮的压力可以在程序中设置,无需任何机械调节,送线压力和剥线压力可以单独设置不同的数值,因此可以既保证加工精度又不压伤线材,线皮表面无压痕。

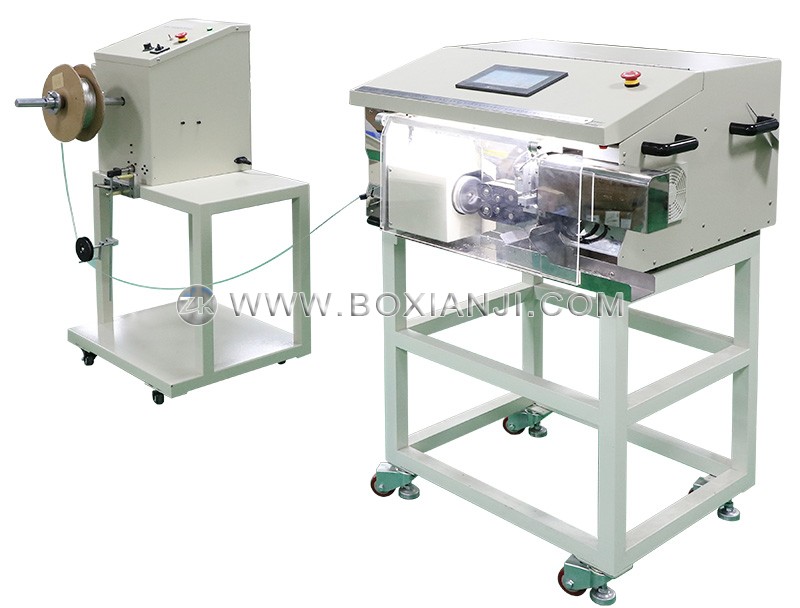

  5. 本机还配有适用于半柔同轴电缆的自动送线机,它可以和剥线机联动,需要线材是自动启动送线,不需要线材时自动停机。送线机可以保持送线张力的稳定,有利于提高送线精度和运行的稳定性。

适用线径:Φ1.0~6.0mm

裁线长度:15~200mm

裁线精度:±L*2‰ (L=裁线长度)

最大剥皮长度:线头50mm,线尾30mm

剥口精度:±0.2mm

程序精度单位:0.01mm

最大剥皮层数:6层

程序记忆功能:最多可保存40组程序

生产效率:400~700条/时

工作电压:AC 220V 50/60Hz

额定功率:800W

机器净重:110kg

外形尺寸:790*730*400mm(不含送线机)
