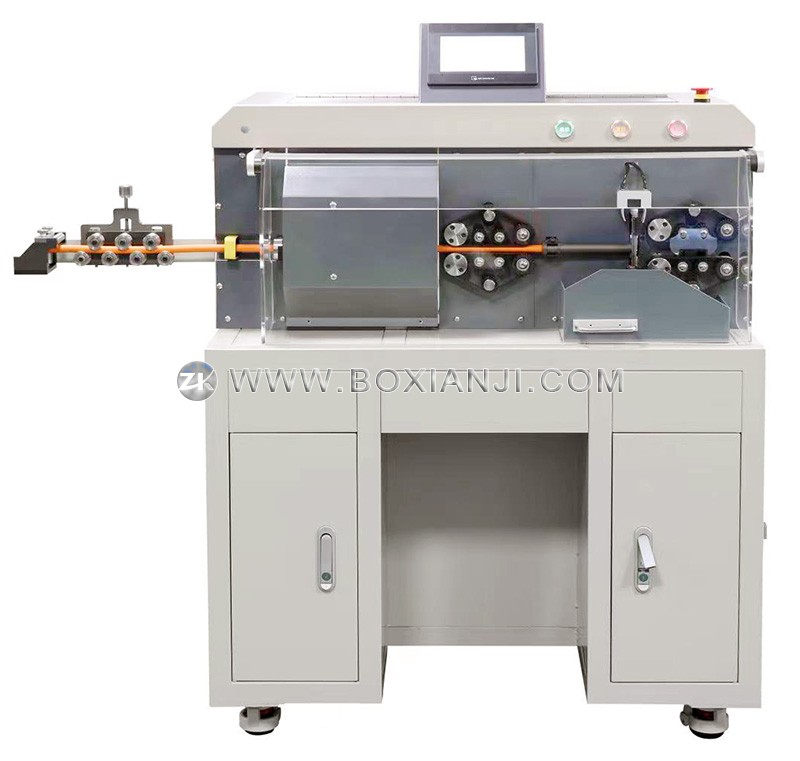

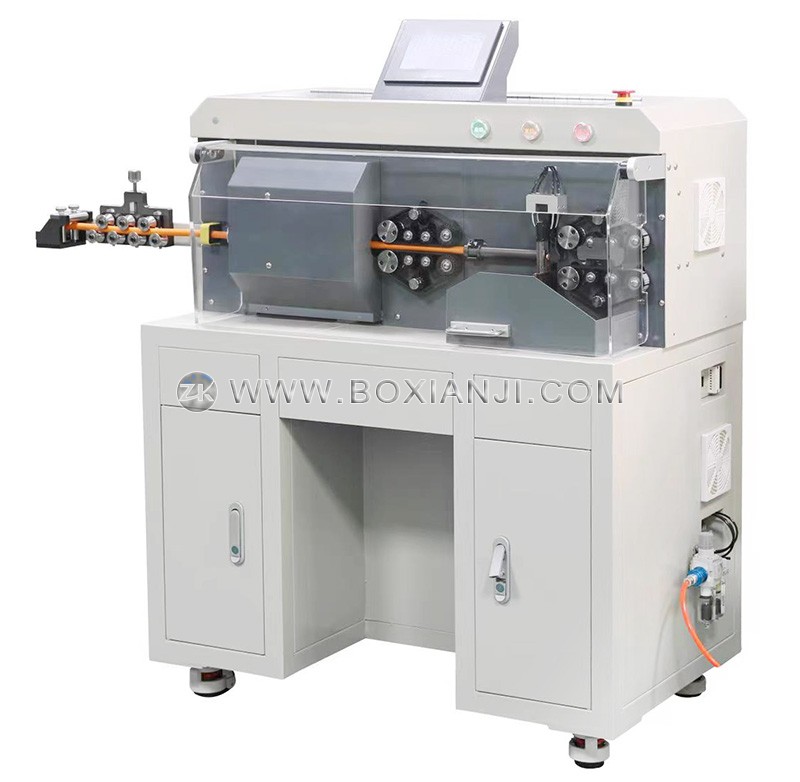

这是一款全自动同轴线裁线剥线机,专为加工外径3~15mm的半柔性同轴电缆而设计,也可用于加工新能源高压线、动力电缆线等。本机是在ZK-W160系列的基础上专门针对粗线而改进的机型,拥有很高的加工精度。
本机内置3套刀具:旋转刀用于在剥皮位置处切穿线皮,进刀精度可达0.01mm,它可以按程序中设定的切入深度将线皮360度环切开,因此可以精准地切穿各层且不伤下一层;平口刀用于将线材切断,其优点是切断后可以保持线材平直不弯曲;V口刀则用于拉掉各层的线皮,刀口两侧均配有自动吹气装置,可以及时将废线皮吹走。线皮环切、线材切断、剥离线皮由3套独立的刀具完成,每道工艺都精雕细琢,因此可以达到极佳的剥皮效果。
彩色触摸屏操作界面,参数设置直观易懂,程序最大可以分6层剥线,切断长度、每层的进刀深度和剥皮长度均可在程序中设置。程序记忆功能最多可以存储40组加工程序,可将不同线材的加工参数保存到不同的程序号中,切换线材时可以一键调出相应的加工参数。
皮带轮送线大大增加了线材与送料轮的接触面积,送线轮的压力可以在程序中设置,无需任何机械调节,送线压力和剥线压力可以单独设置不同的数值,因此可以既保证加工精度又不压伤线材,线皮表面无压痕。
适用线材:同轴电缆、新能源高压线、硅胶线、动力线等
适用线径:Φ3~15mm
裁线长度:50~99999mm
裁线精度:±0.5mm + L*1‰ (L=裁线长度)
最大剥皮长度:线头160mm,线尾130mm
剥口精度:±0.3mm
程序精度单位:0.01mm
最大剥皮层数:6层
程序记忆功能:最多可保存99组程序
生产效率:400~700条/时
气压要求:0.4~0.7Mpa
工作电压:AC 220V 50/60Hz
额定功率:2500W
机器净重:110kg
外形尺寸:1000*600*1350mm(不含送线机)
