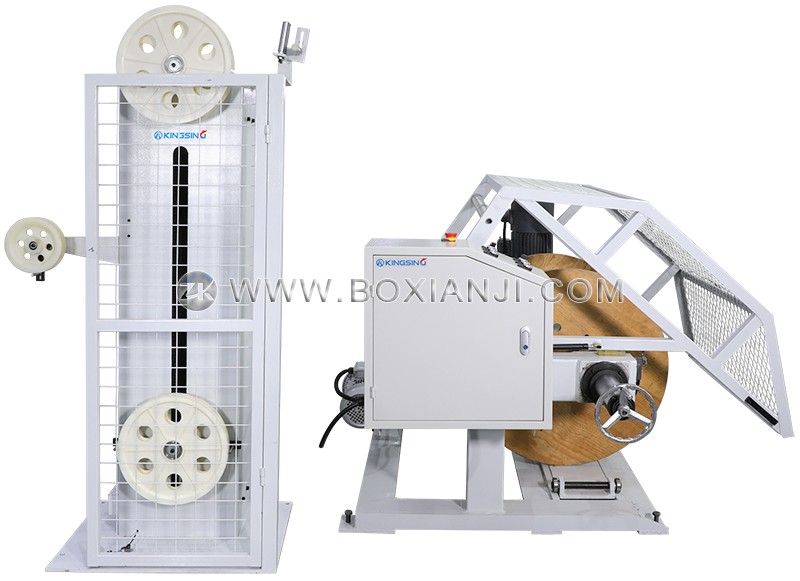

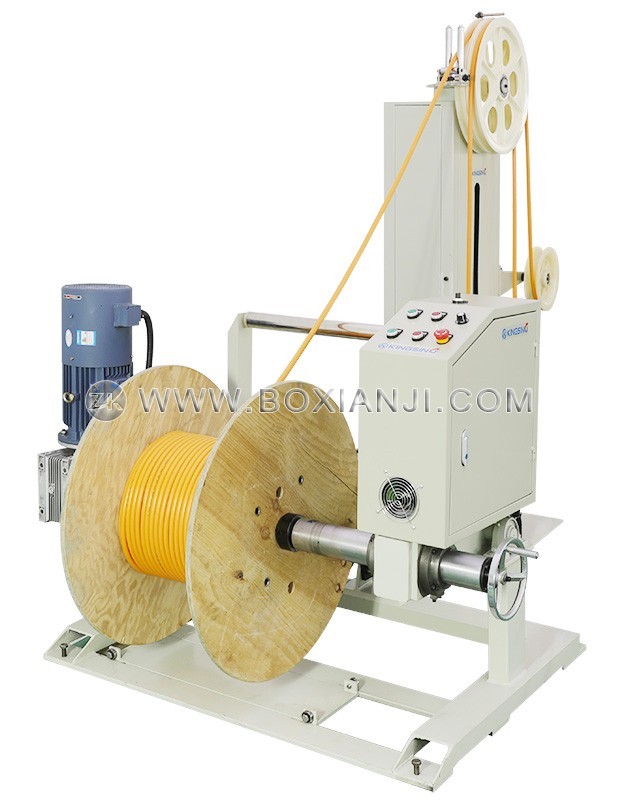

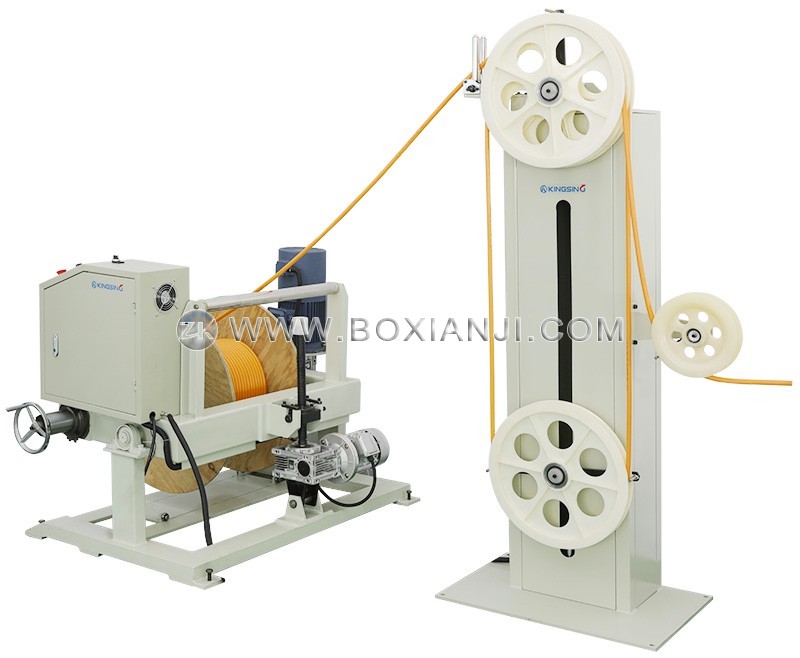

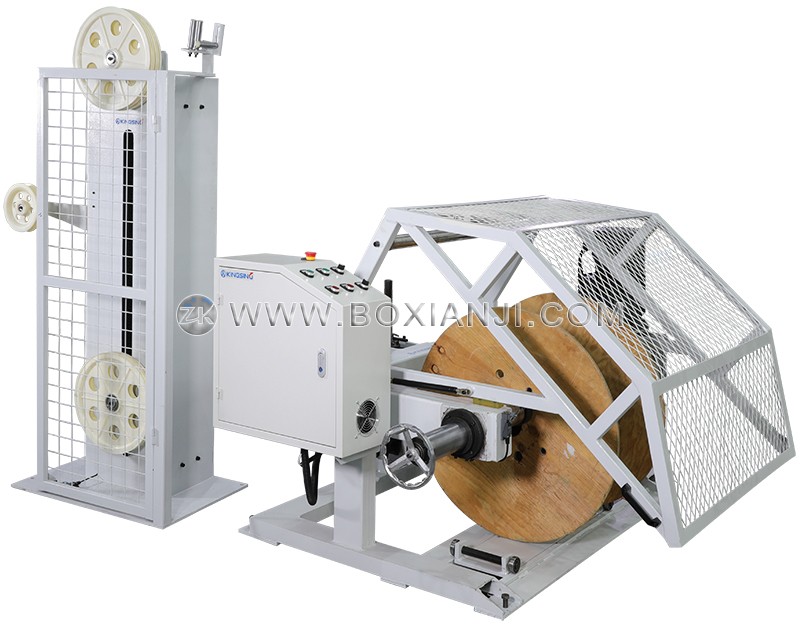

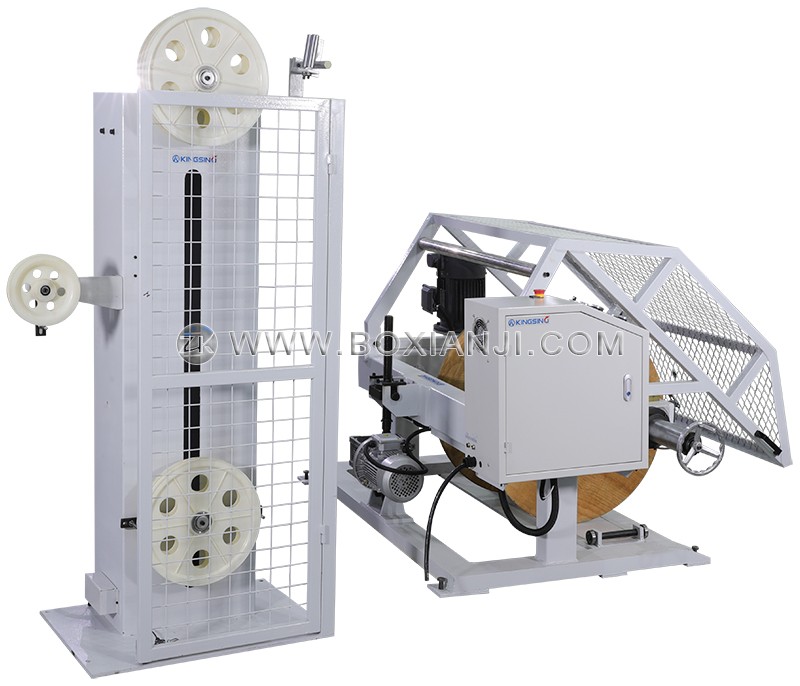

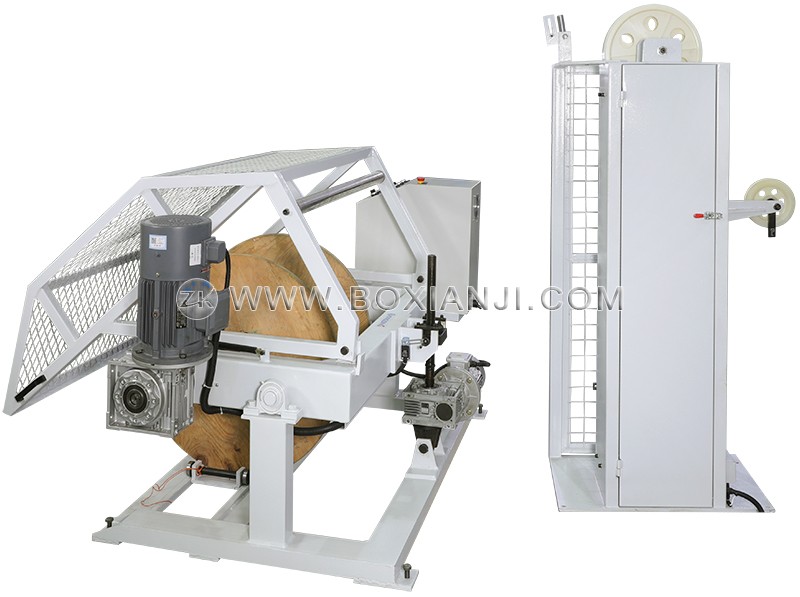

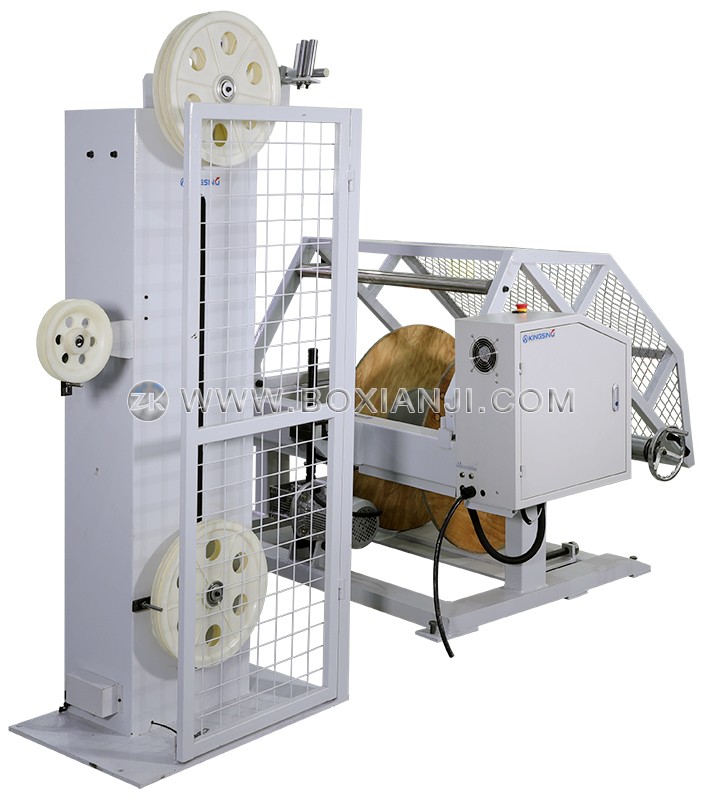

大型电缆全自动送线器

  • 型号:ZK-F9系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

本机专为各种超大超重型电缆的放线需求而设计,承重从1500公斤至2500公斤,主动送线,自动上下料装置,装卸更省力,可配我厂各种电缆剥线机使用。


产品特点:

  1. 主架材料:用优质国标槽钢和矩形管焊接,结构牢固

  2. 放线动力:4kw-7.5kw国产品牌减速电机配正弦变频器,变频器控制放线速度,最大放线速度200米/分钟

  3. 线盘升降:电动升降,上下限位控制

  4. 适用线盘范围:直径500~800mm/600~1000mm/600~1250mm/700~1500mm(客户需提供具体线盘尺寸)

  5. 线盘夹紧:气动式或手动夹紧装置

  6. 放线张力调节:配重块或气缸调节张力

  7. 立式储线张力架(或横式张力储线架):张力架反馈信号给放线电机,控制放线电机的速度,从而控制放线机放线速度与电脑剥线机或其它收线机同步

  8. 可承载最大放线盘重量1.5T/2.0T/2.5T(三档可选)


下载: (1)

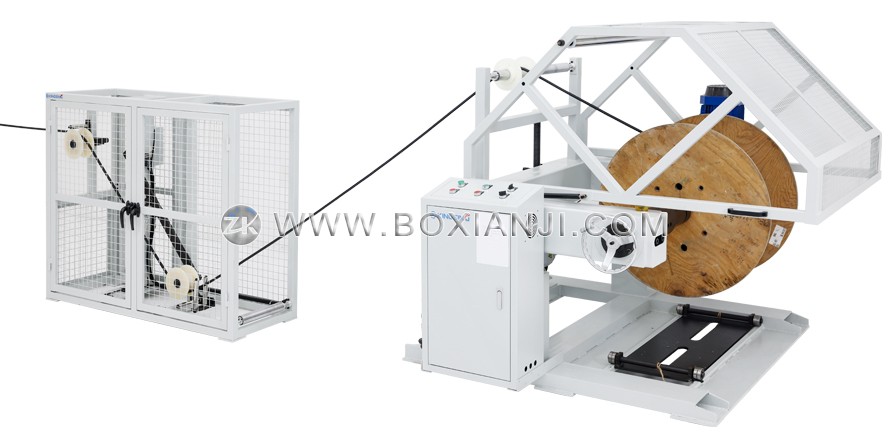

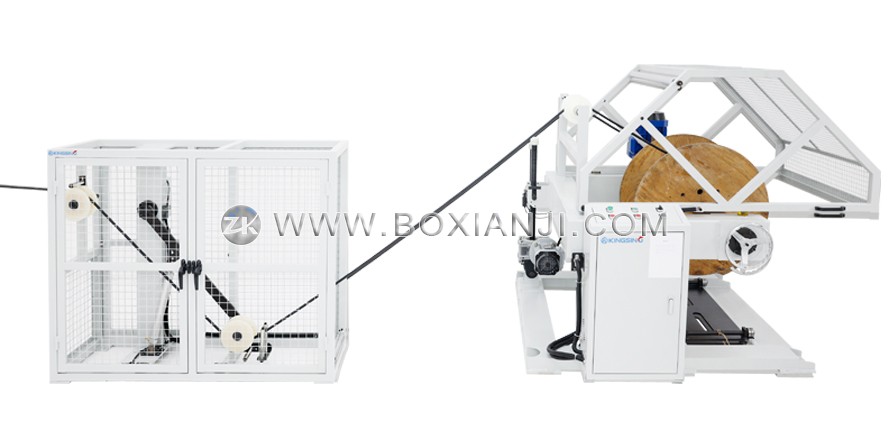

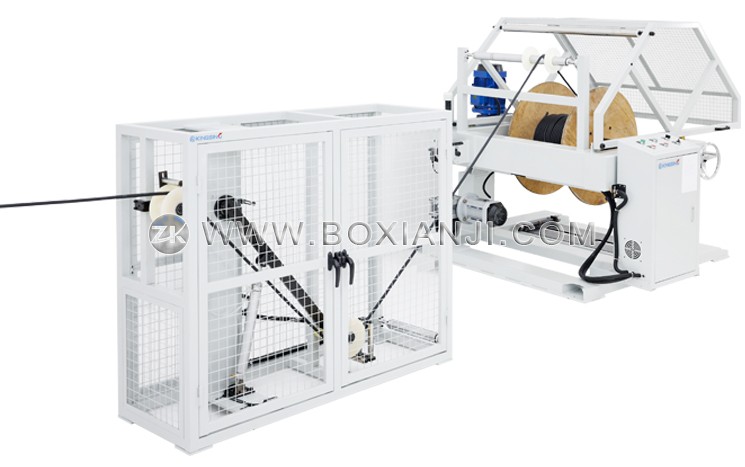

        图片兆科机械兆科机械兆科机械

型号    ZK-F970ZK-F980ZK-F990

线材直径3~15mm3~20mm3~20mm3~45mm3~45mm
适用范围
新能源汽车线、充电桩线缆、电力电缆、光伏线、BV线等大平方线缆的自动送线
放线形式
无轴式动力放线,变频器控制放线速度
放线张力
立式滑轮张紧结构,加减配重块调节放线张力机械摆杆结构,移动配重块调节放线张力
最大承重
1.5T1.5T2T2.5T
放线盘尺寸

外径150~450

外宽150~450

外径500~800

外宽300~600

外径600~800
外宽350~650
外径600~1250
外宽550~950
外径700~1500
外宽550~950
放线速度
250m/min250m/min200m/min150m/min
功率   1.1KW4Kw4Kw5.5Kw7.5Kw
重量      80Kg500Kg600Kg700Kg800Kg
