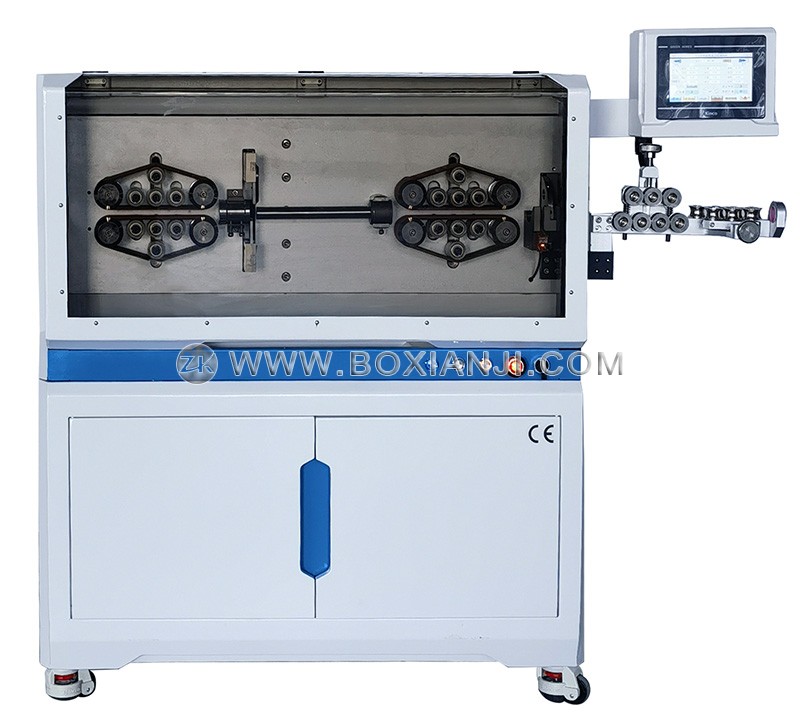

大平方多芯护套线剥线机

  • 型号:ZK-W716系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列剥线机共包括3个子型号(详见技术参数),专为加工多芯护套线而设计,可以在剥完外护套之后再自动剥里面的芯线,内外层剥皮一次性完成。刀架采用双刀结构,剥外护套使用圆口刀,剥芯线时使用平口刀,刀架自动平移切换合适的刀具。本机也可以作为普通剥线机使用,除了可以加工护套线外,也可加工多股铜丝电缆线。

  2. 采用皮带送料替代传统的滚轮送料,大大增加了与线材的接触面积,在提高拉力增强剥线能力的同时,还能减小压强降低对线皮表面的损伤,线皮表面无压痕。刀架采用高精度伺服电机驱动,速度快,动力强劲。

  3. 上下2组送线轮通过正反丝杆驱动,可以同时张开和闭合,在加工不同粗细的线材时,可以始终保持线材的中心线位置不变,线材始终对准刀口中心,这可以有效防止剥口倾斜。送线轮的压力可以直接在程序中设置,无需手工调节螺丝,切换不同线径时非常方便。

  4. 本机还带有自动提轮和跳导功能,自动提轮是指在剥线头时出线轮可以自动张开进行避让,跳导功能是指在剥线尾时进线导管自动抬起进行避让,大大增加了剥皮长度范围。

  5. 程序记忆功能可将不同线材的加工参数存储到不同的程序号中,再次加工该线材时可以一键调出相应的程序,一台机器可完成多种线材的加工,通用性很强。

  6. 支持非标订制,我们有很强的研发能力,可以根据客户需求订制特殊的功能。常见的选配功能有:

    • 可加装划线治具,对于剥皮长度较大以及线皮很紧的线材可以先用划线治具把线皮双面劈开,减小剥线阻力。

    • 加装喷码机、线号烫印机等设备,实现边剥线边打码。

    • 加装取线机械手和输送带,加工长线时可以保证线材平直整齐地放入收料盘中。

    • 加装自动打卷机,可以将加工好的线材自动缠绕成卷,方便收集。

    • 选配电脑工控系统(Windows操作界面),支持MES系统和文档导入,远程派单,自动喷码等。

型号适用线芯面积导管最大直径功能特点

ZK-W716A

6 ~ 70mm²

Φ25mm

70mm2剥线机

ZK-W716B

6 ~ 70mm²

Φ25mm

带中剥划线功能

ZK-W716C

6 ~ 120mm²

Φ28mm

120mm2剥线机

全剥长度范围:线头0~220mm,线尾0~100mm

最大半剥长度:线头1000mm,线尾400mm(根据线材)

芯线剥皮长度:0-50mm

最多芯线条数:<10芯

最小留胶长度:120mm

最大裁线长度:1000m

操作界面:7寸彩色触摸屏

程序保存:最多可存储100组程序

裁线精度:0.002*L(L指裁线长度)

硬件配置:刀架采用伺服电机,其余采用步进电机(可订制)

工作电压:220V 50Hz

产品净重:230kg

外形尺寸:1200*720*1460mm
